קיר חד צדדי

משולשי תמיכה

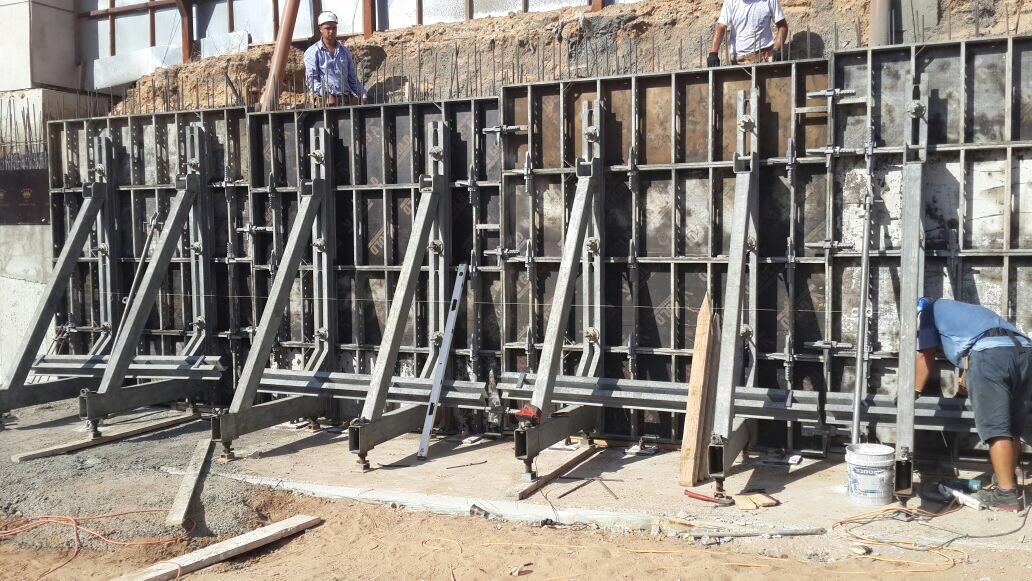

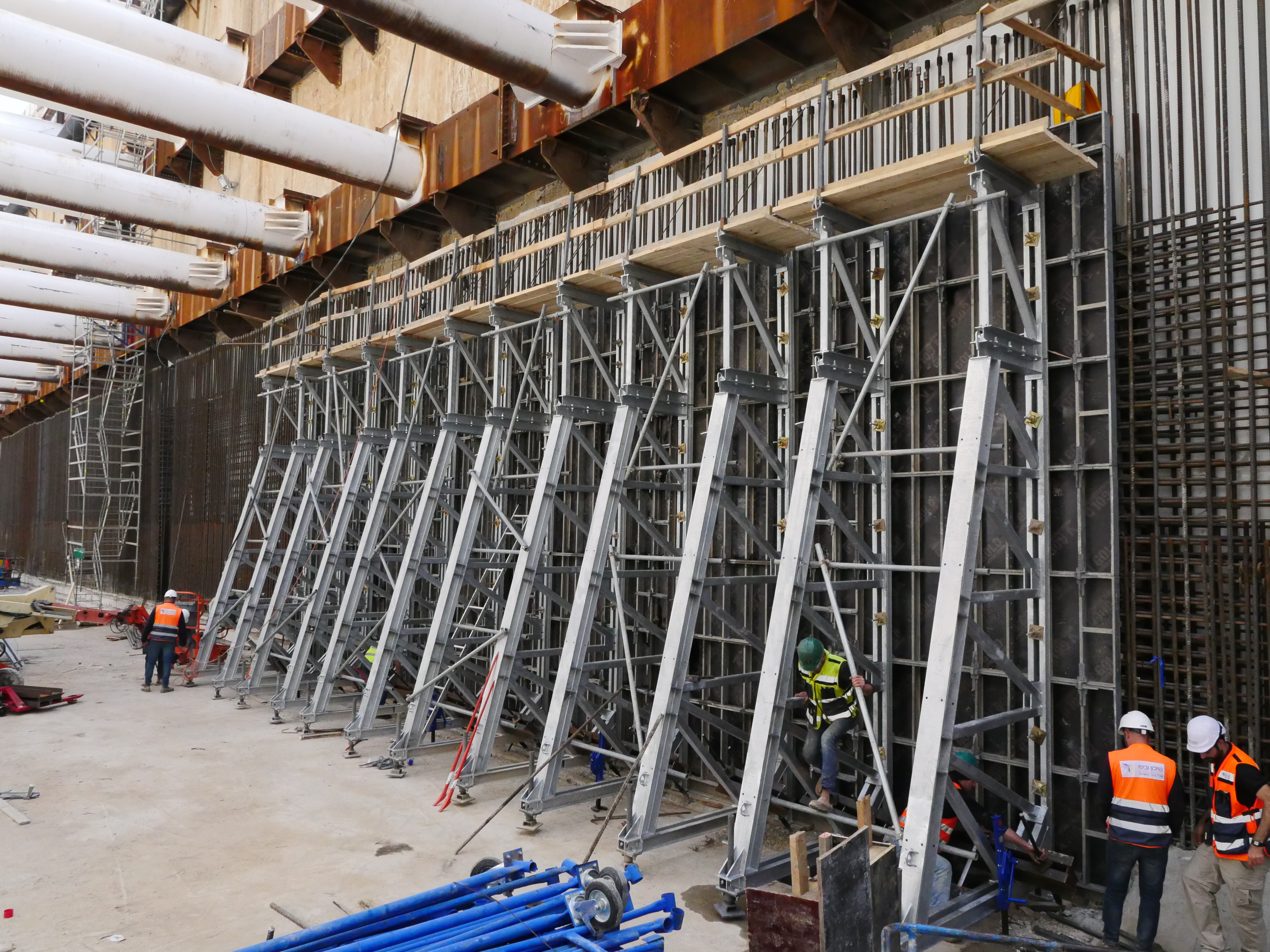

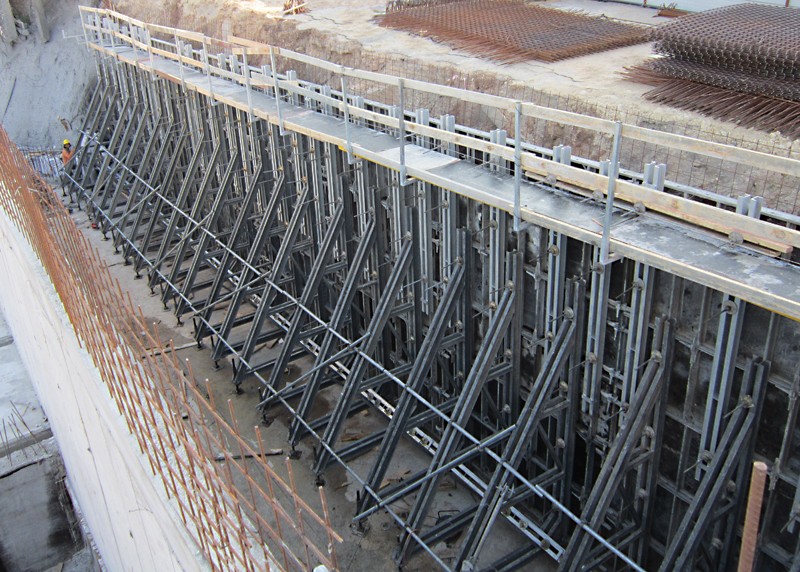

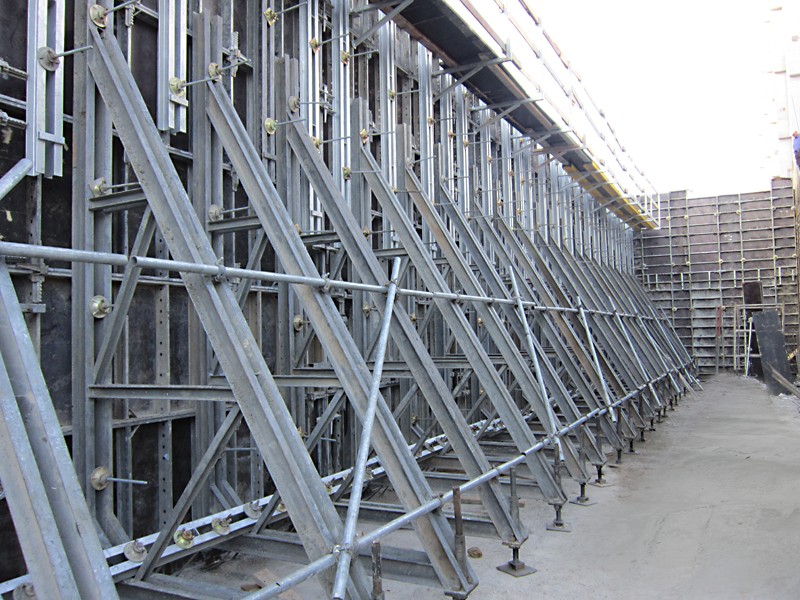

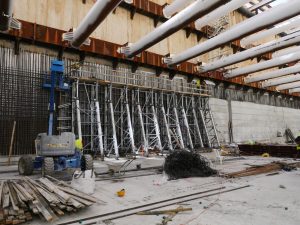

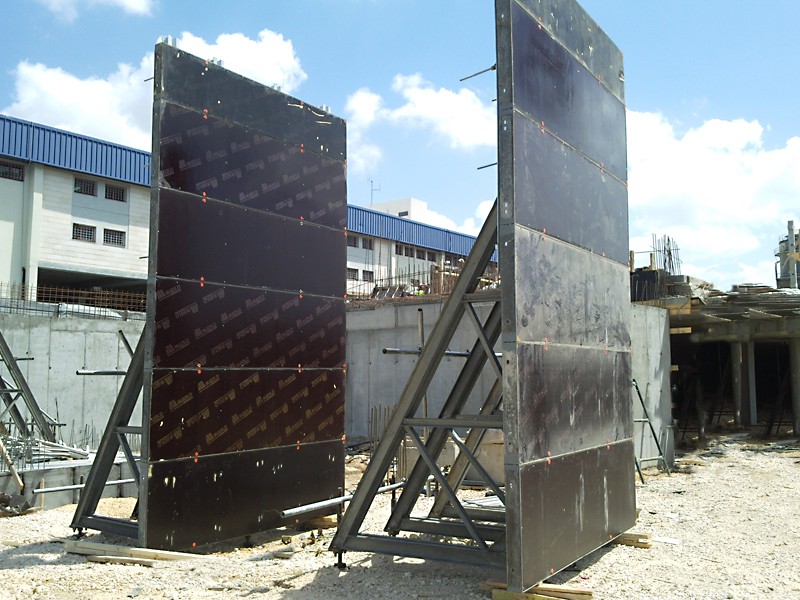

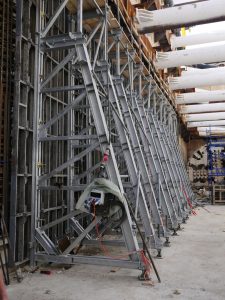

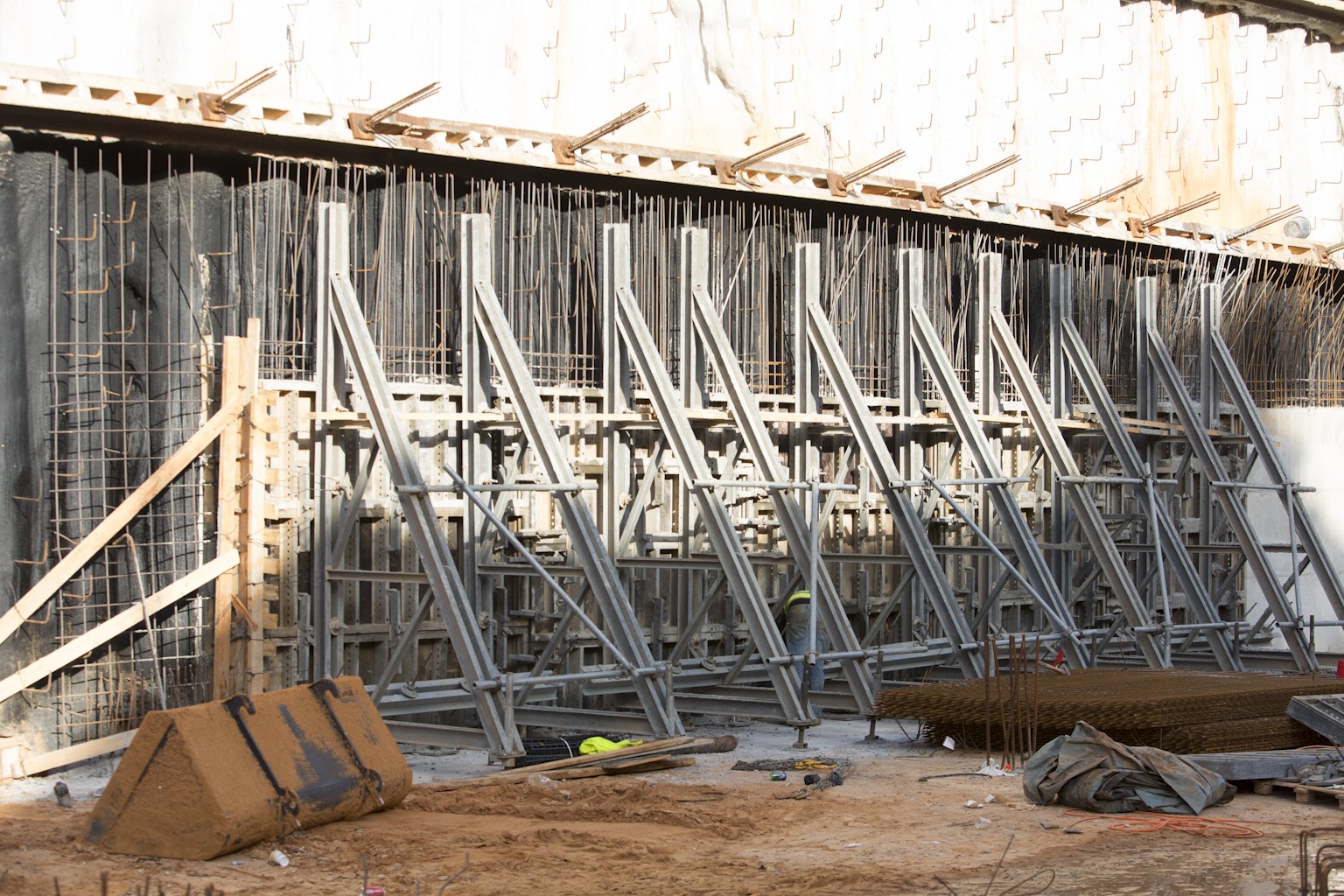

מערכת המבוססת על משולשי תמיכה בגדלים שונים וטרפזים, בשילוב תבניות רסטו או תבניות מסוג וי.גו, המאפשרת יציקת קיר חד צדדי כנגד כלונסאות, קירות דיפון וכו’. מערכת קלה מאד להרכבה ולשינוע באתר לאחר הרכבת הסגמנטים הקבועים ובהתאם לצרכי הפרויקט. משולשי התמיכה מעוגנים אל רצפת הבטון באמצעות עוגנים שתולים ברצפה בטרם יציקתה, עוגנים המוחדרים לרצפה בקידוח או פלטות עיגון אנכי באמצעות ברגים רב פעמיים.

  • משולשי התמיכה נישאים לגובה של 2.8/4 מ’ ומאפשרים יציקת קירות חד צדדיים עד לגובה של 3.25/5 מ’ בהתאמה.
  • הטרפזים נישאים לגובה של 2 מ’ ובעזרת חיבורם למשולשי התמיכה מתקבלת האפשרות לצקת  קירות חד צדדיים עד לגובה של 6.6 מ.
  • קיימת אפשרות להעריך את גובה היציקה ע”י חיבור תבניות נוספות בעזרת פרופיל פלדה ולבצע יציקת קירות חד צדדיים מעל לגובה של 6.6 מ’.
  • המרחק בין משולשי התמיכה הוא 0.87-2.16 מ’ בהתאם לגובה וקצב היציקה הדרוש.
  • אל מערכת התמיכה מתחברות תבניות לקירות באמצעות פרופיל פלדה לשמירת מישוריות הקיר.
  • משקל המשולש הקטן – 170 ק”ג.
  • משקל המשולש הגדול 300 ק”ג.
  • משקל הטרפז – 300 ק”ג.
