גשר בוהו

גשר בוהו

לינום

נתיבות

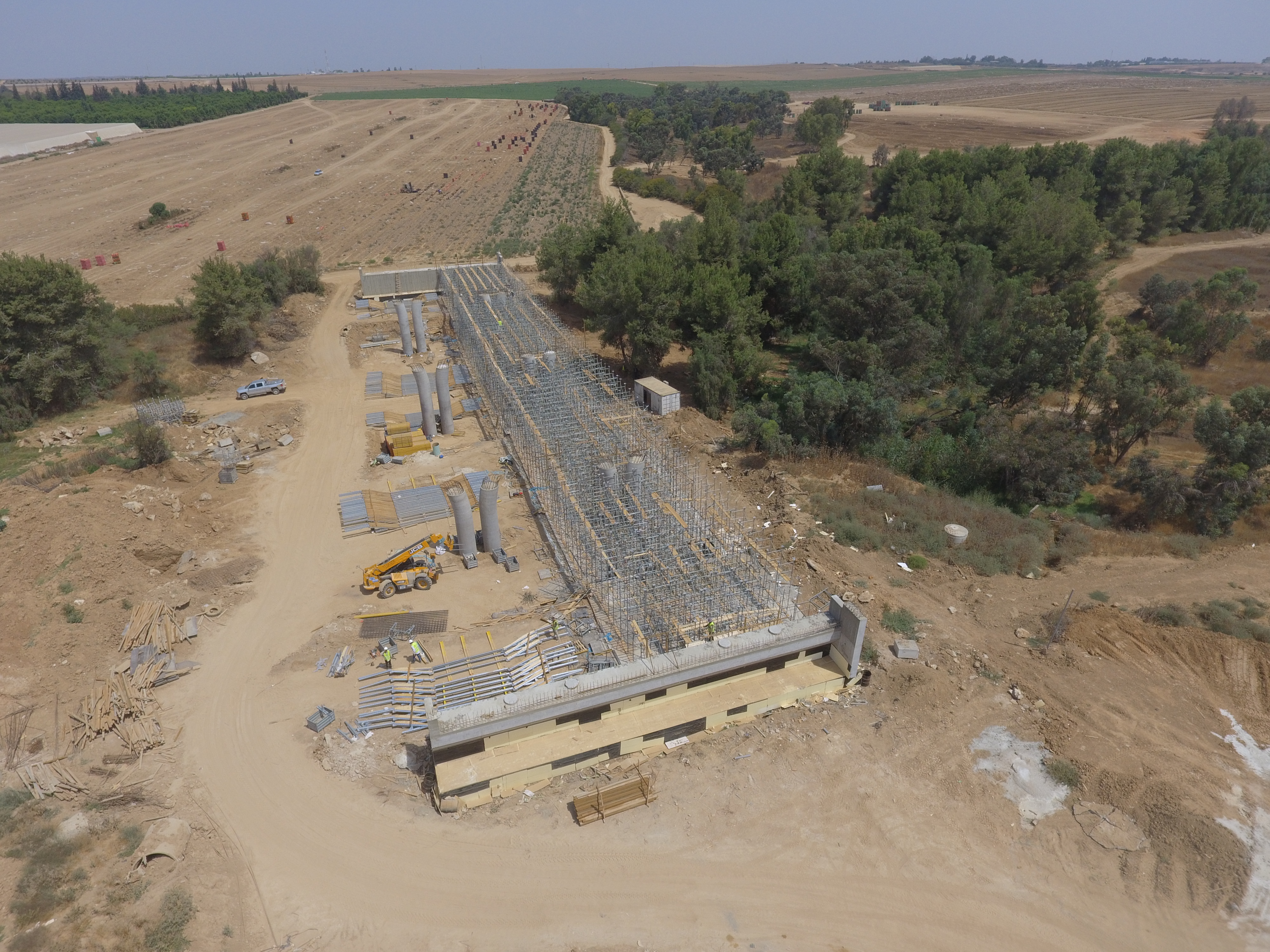

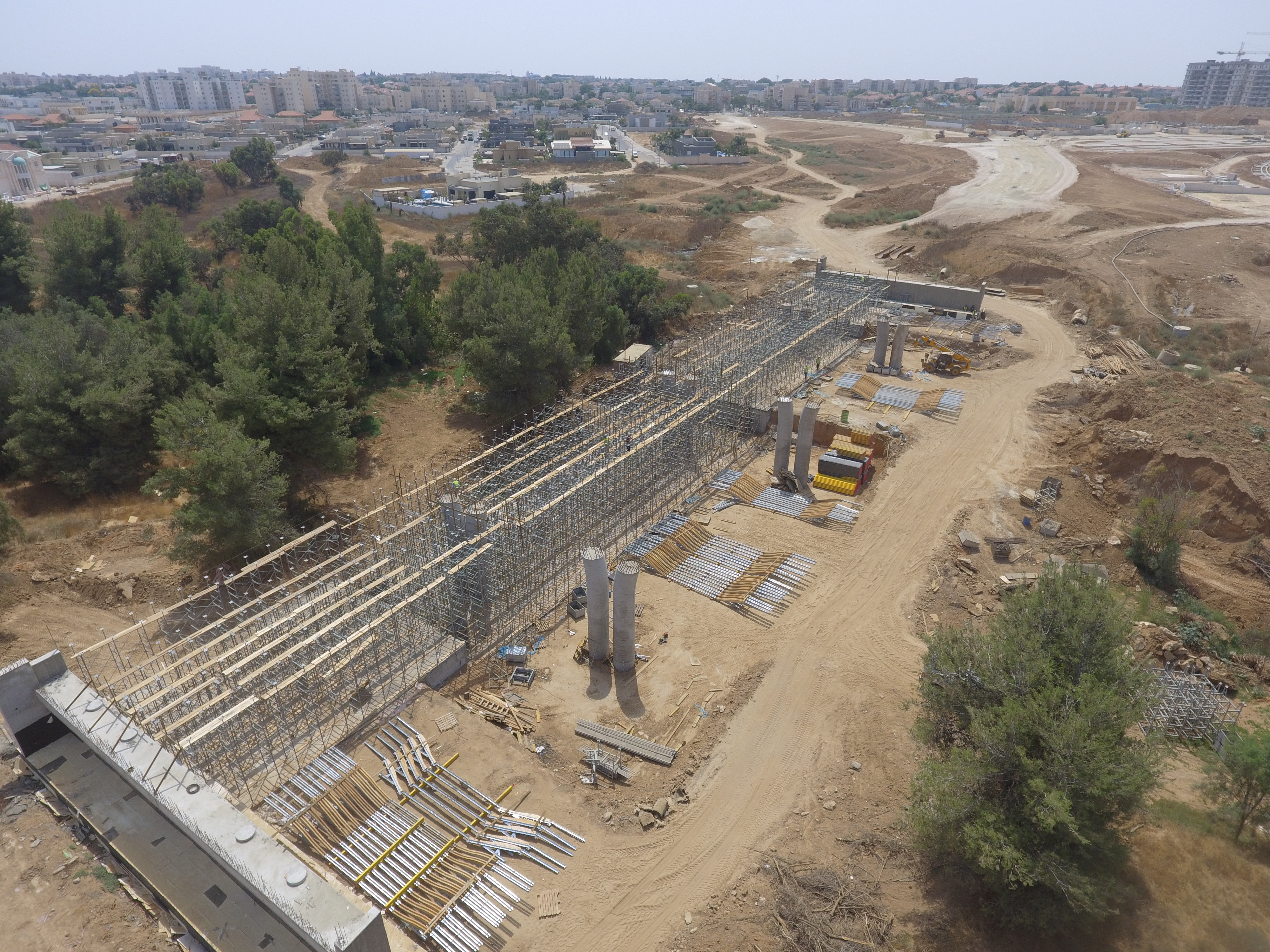

יציקת גשר באורך 106 מטר בעל שני חתכים לרוחבו (שני נתיבים)

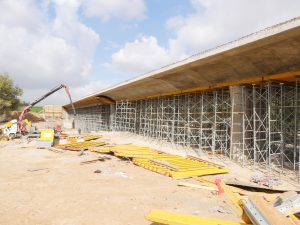

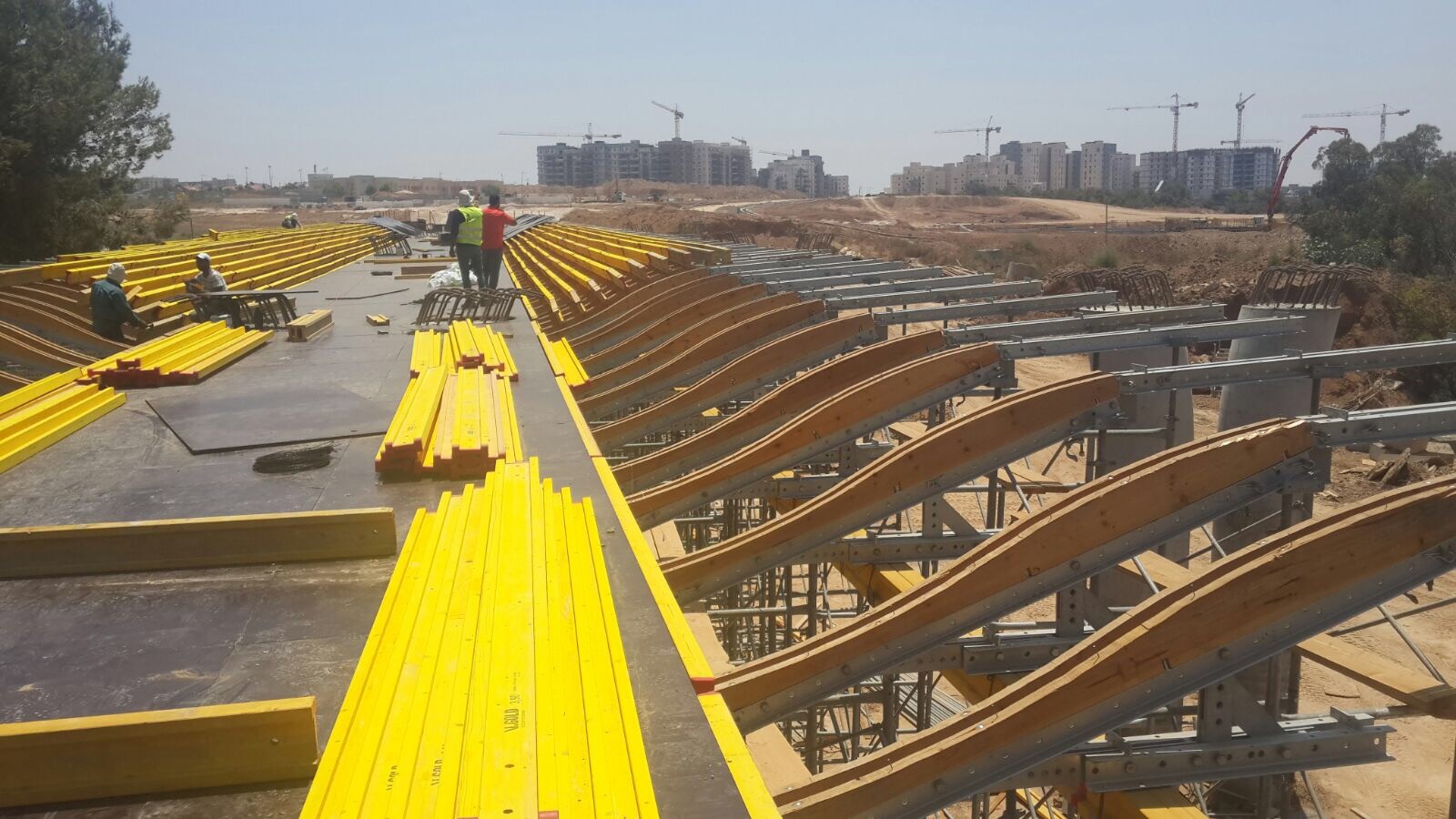

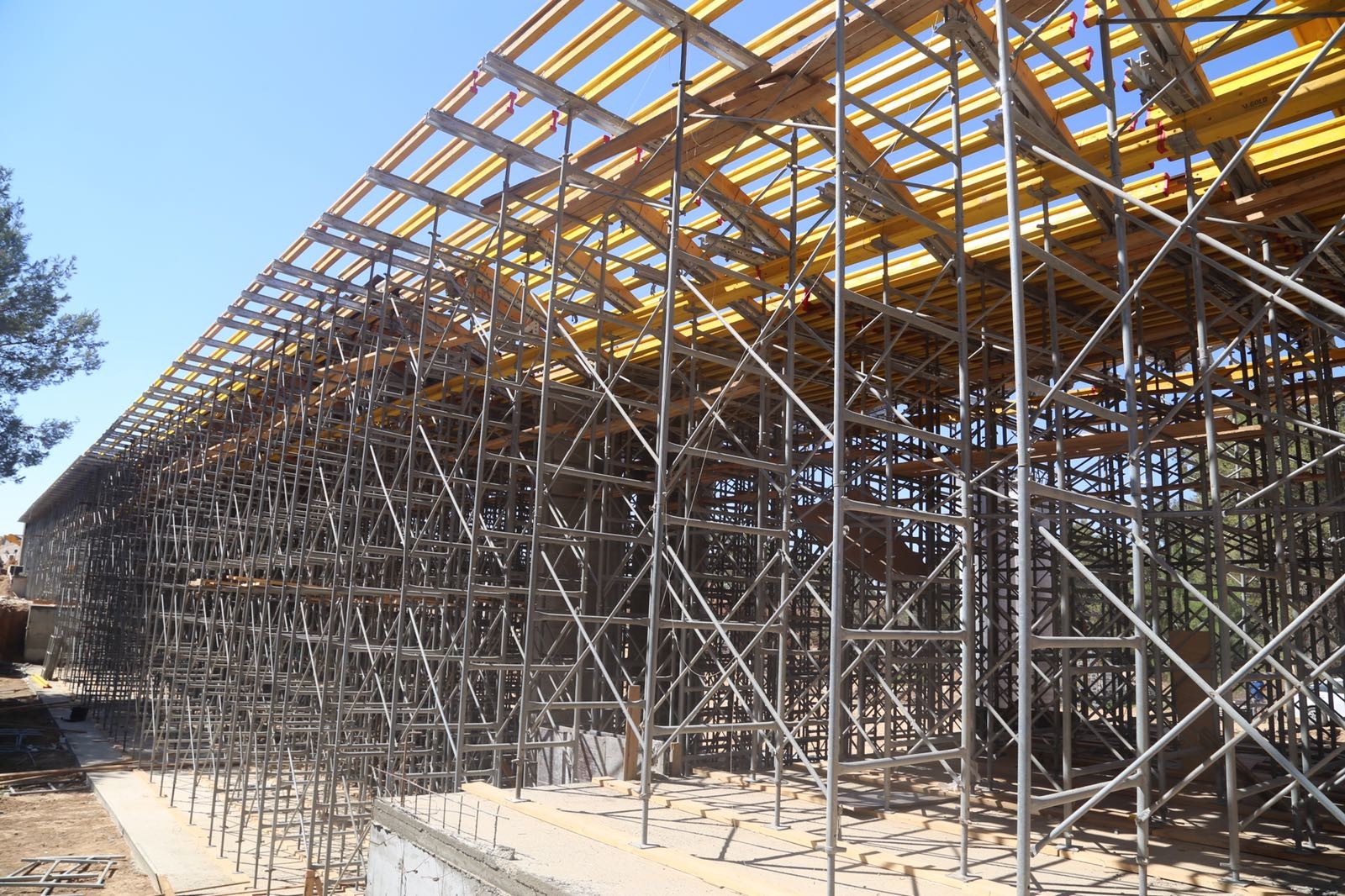

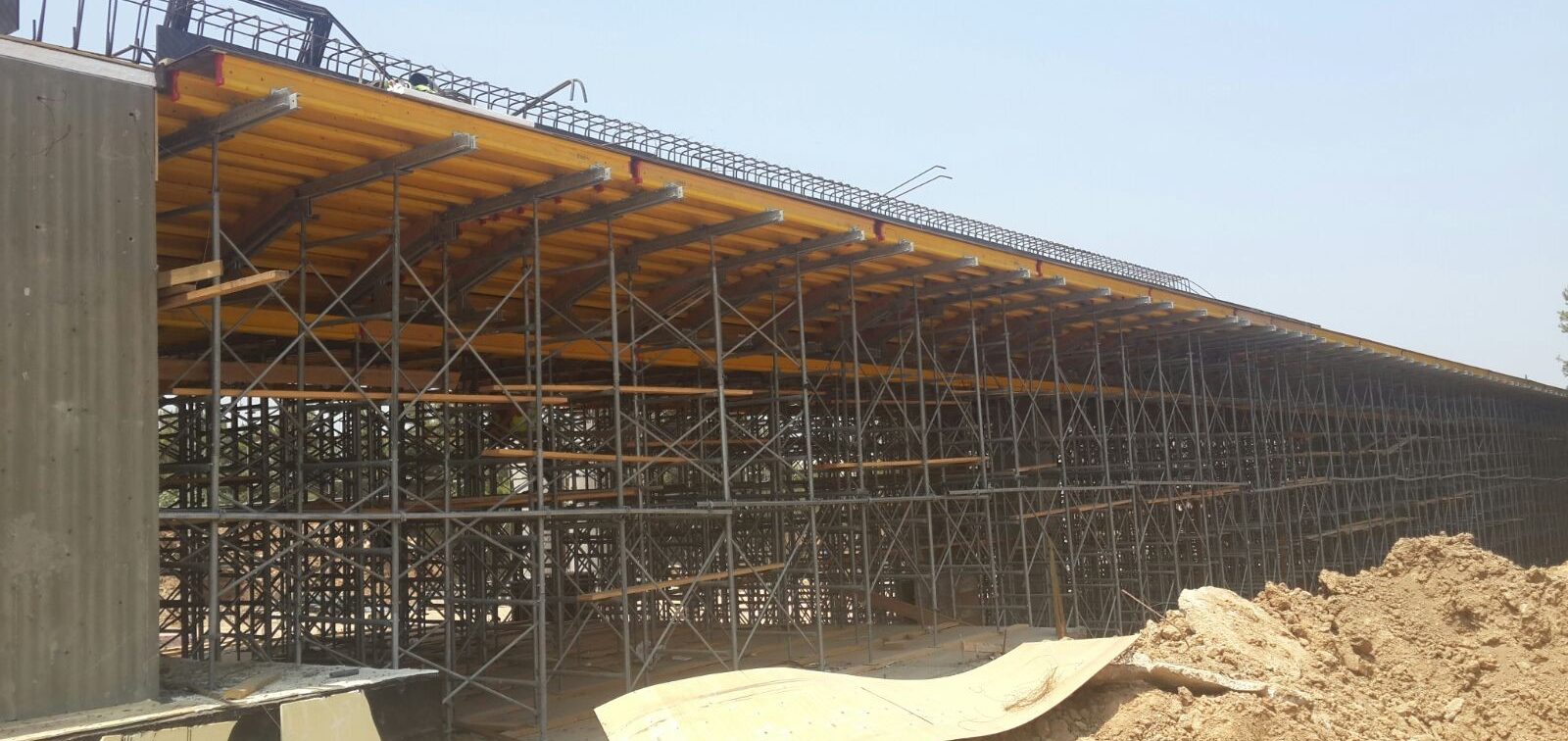

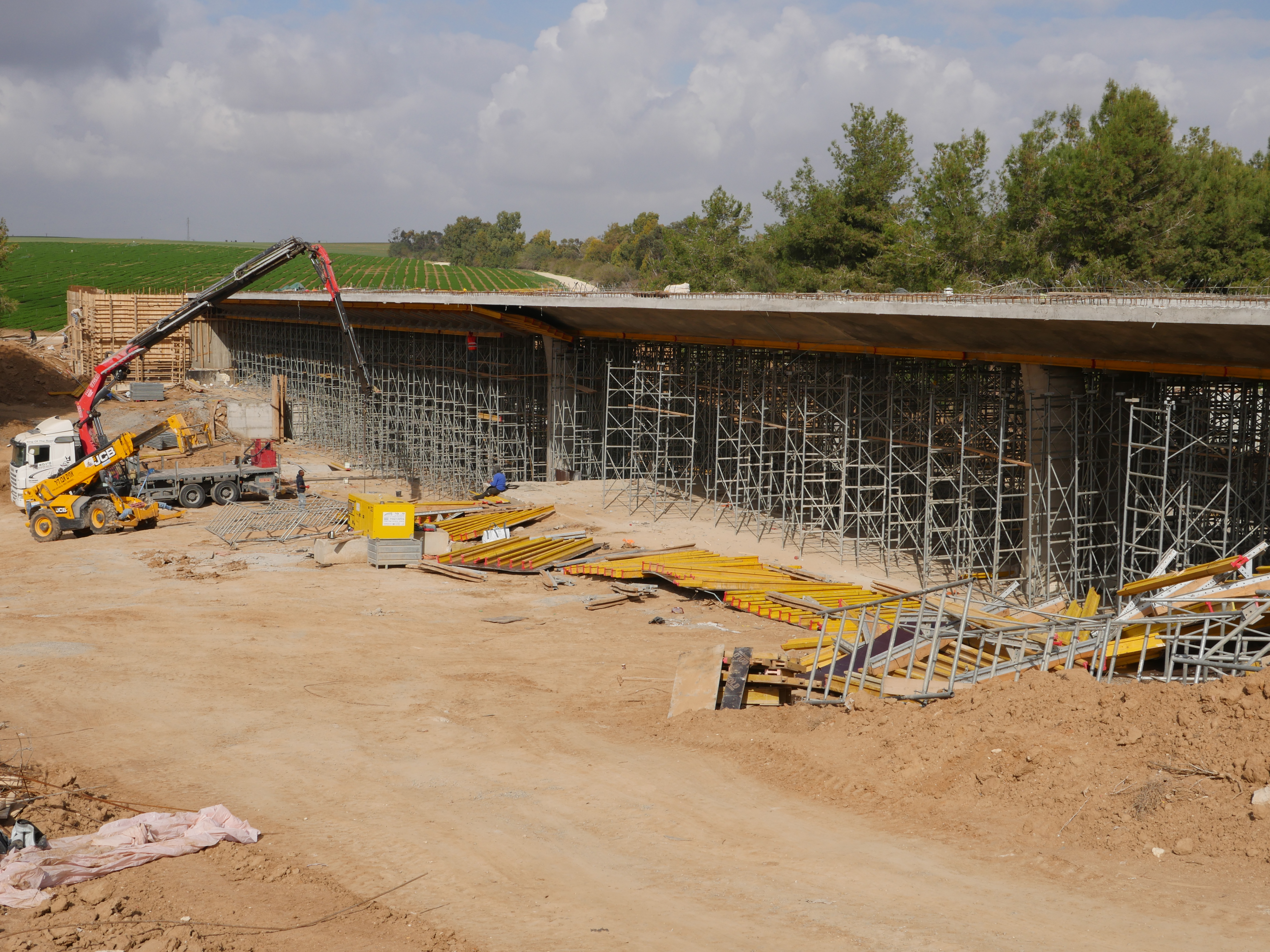

בפרויקט זה יציקת הגשר נעשתה במקום. על כן, התבקשנו לתכנן תבניות מותאמות ומגדלי תמיכה עם גבהים משתנים עד לגובה של 9 מ’. חתך הגשר כלל שיפוע לאורך ולרוחב הגשר. בנוסף, החלק האנכי של החתך היה מורכב משני רדיוסים שונים. לצורך הפתרון השתמשנו במגדלי תמיכה מסוג VG כבסיס לתמיכת הגשר. על גבי המגדלים הונחו פרופילים של פלדה שחוברו בעזרת מחברים מיוחדים שייצרנו עבור הגשר הזה ובהתאם לזוויות החתך שלו. על מנת ליצור את החתך האנכי המעגלי בעל שני הרדיוסים השונים, השתמשנו בקורות עץ מהוקצעות שתוכננו ונחתכו על ידינו וחוברו לפרופילים של הפלדה.
