עינב החץ

קשת מודיעין

יציקת גשר דחיקה בשני מקטעים של 53 מטר כל אחד.

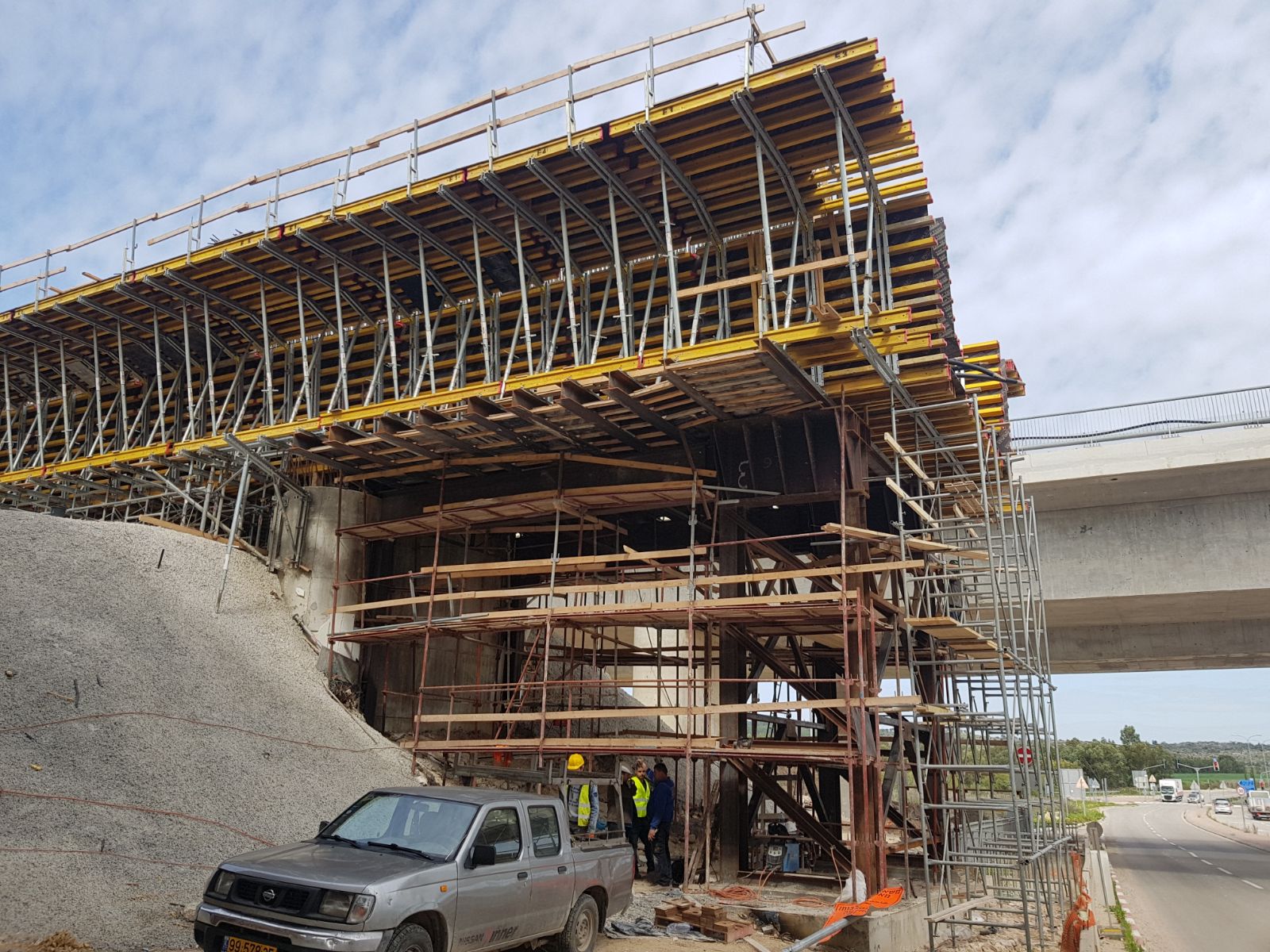

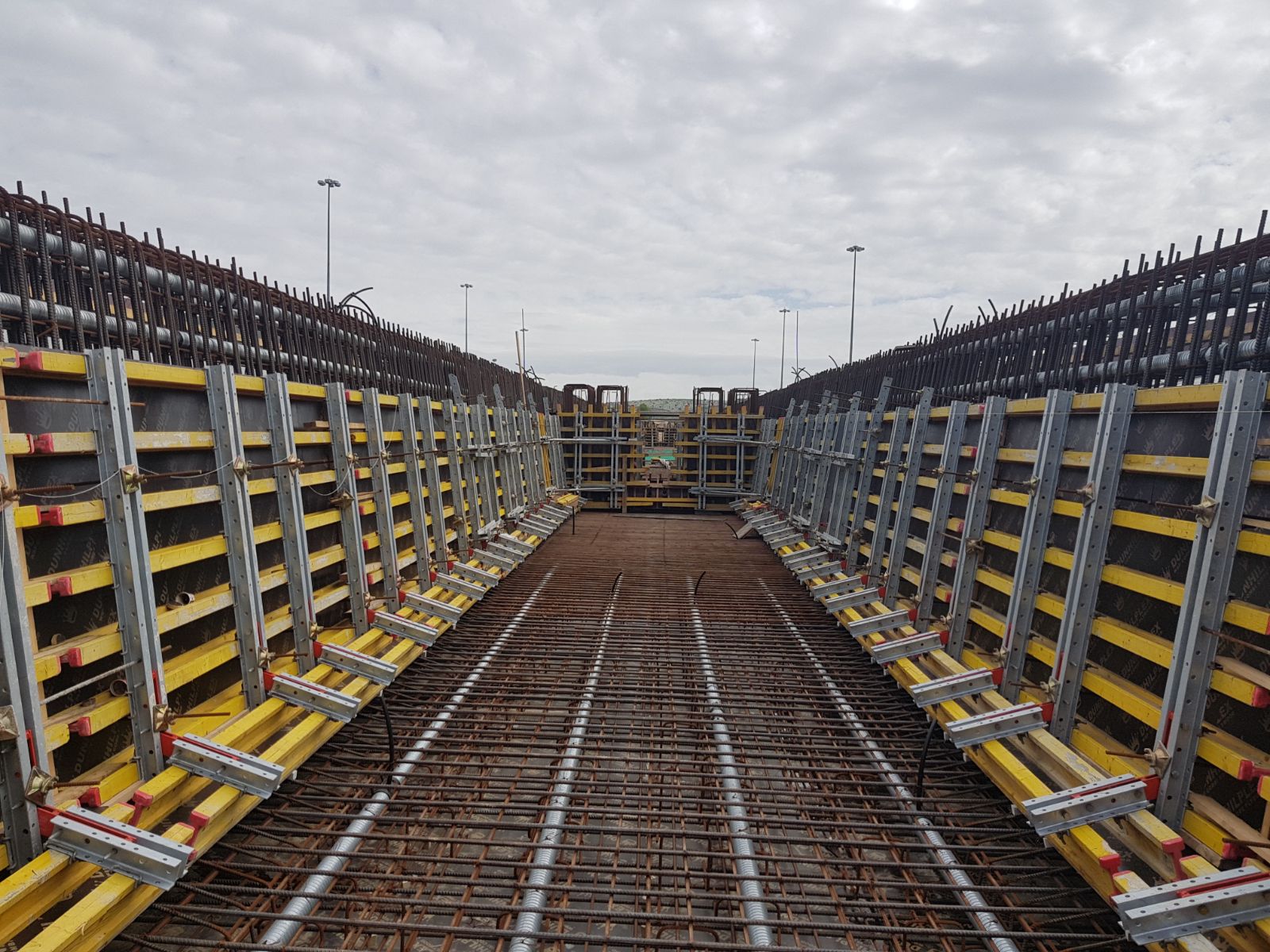

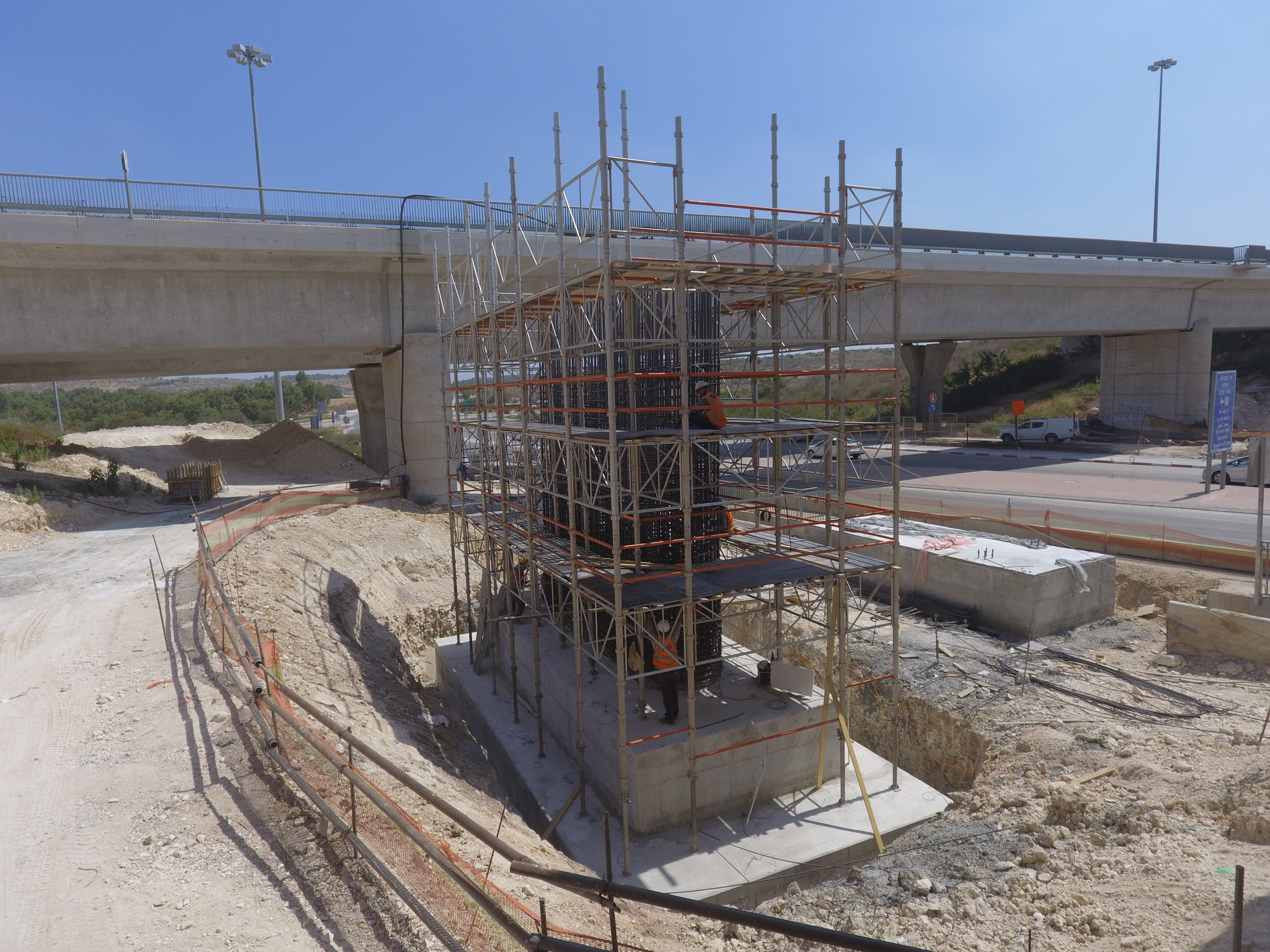

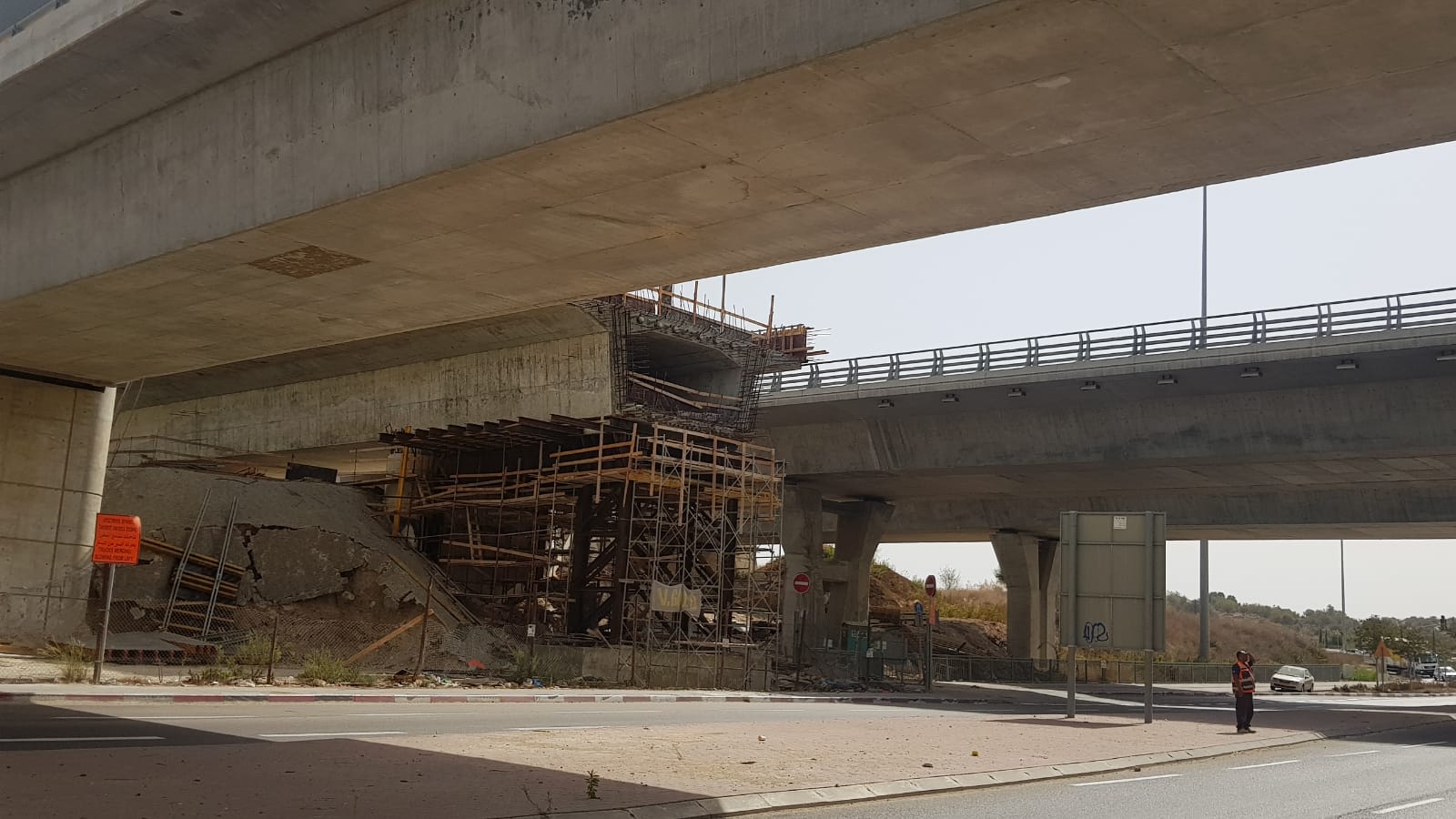

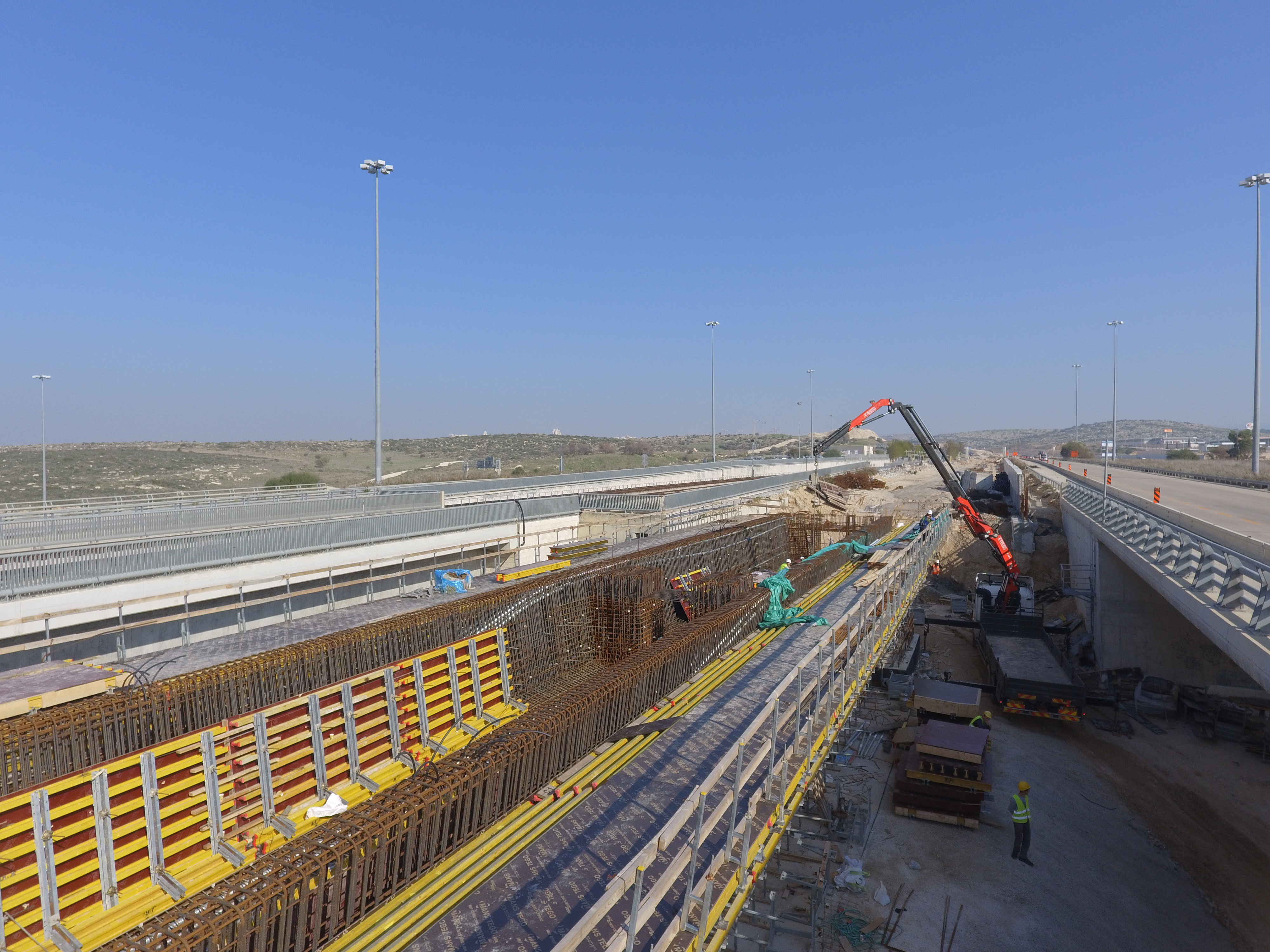

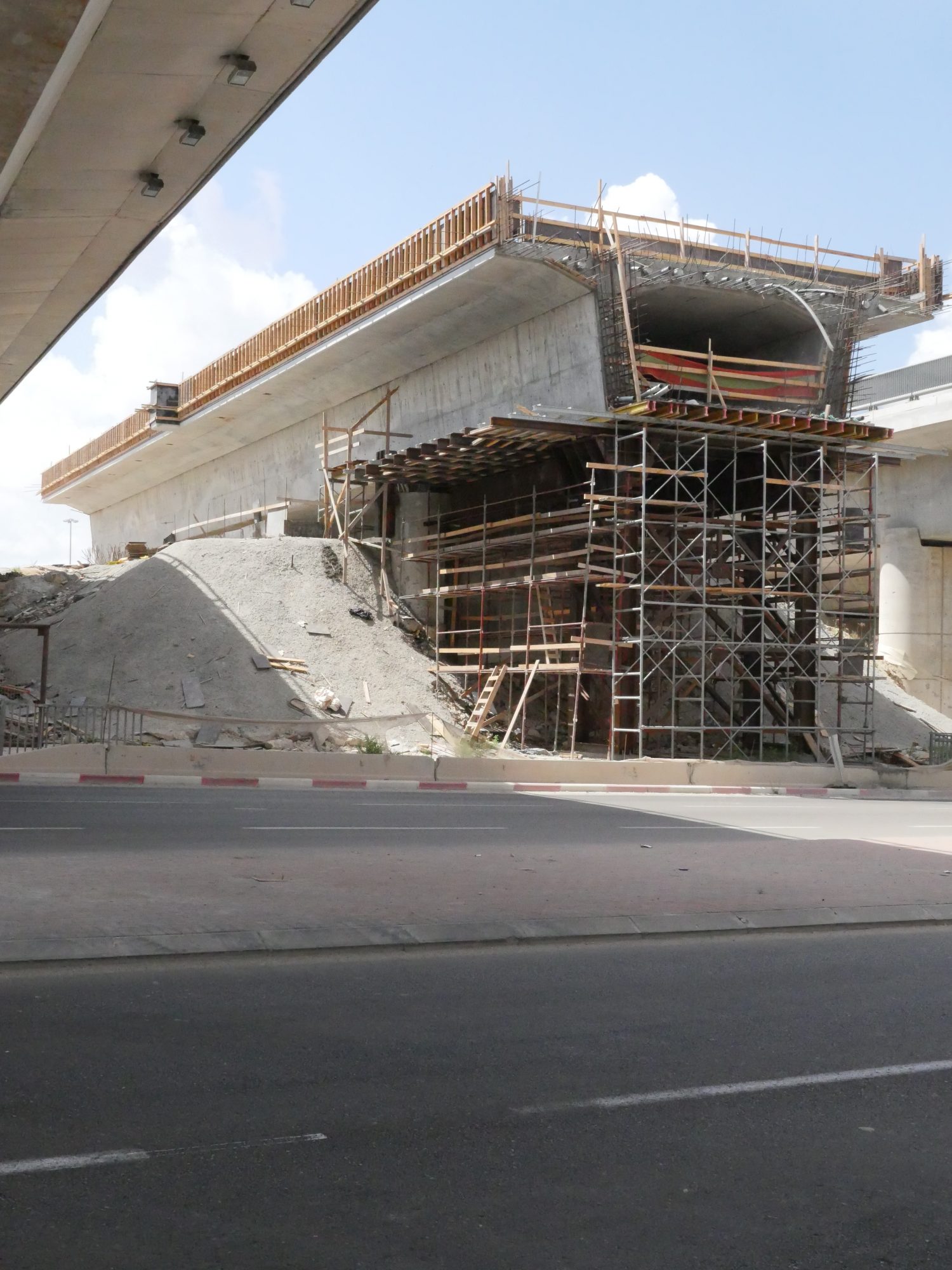

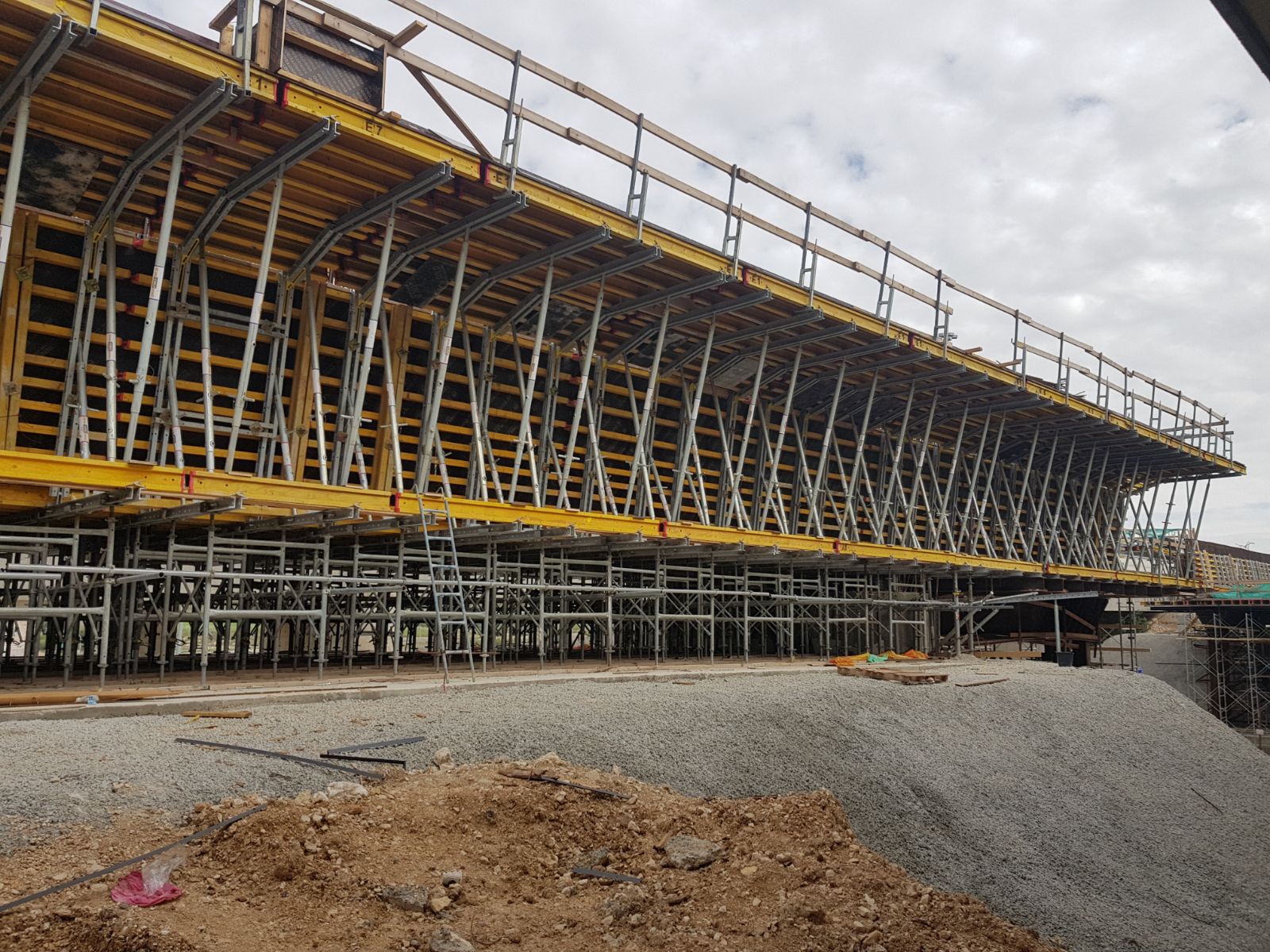

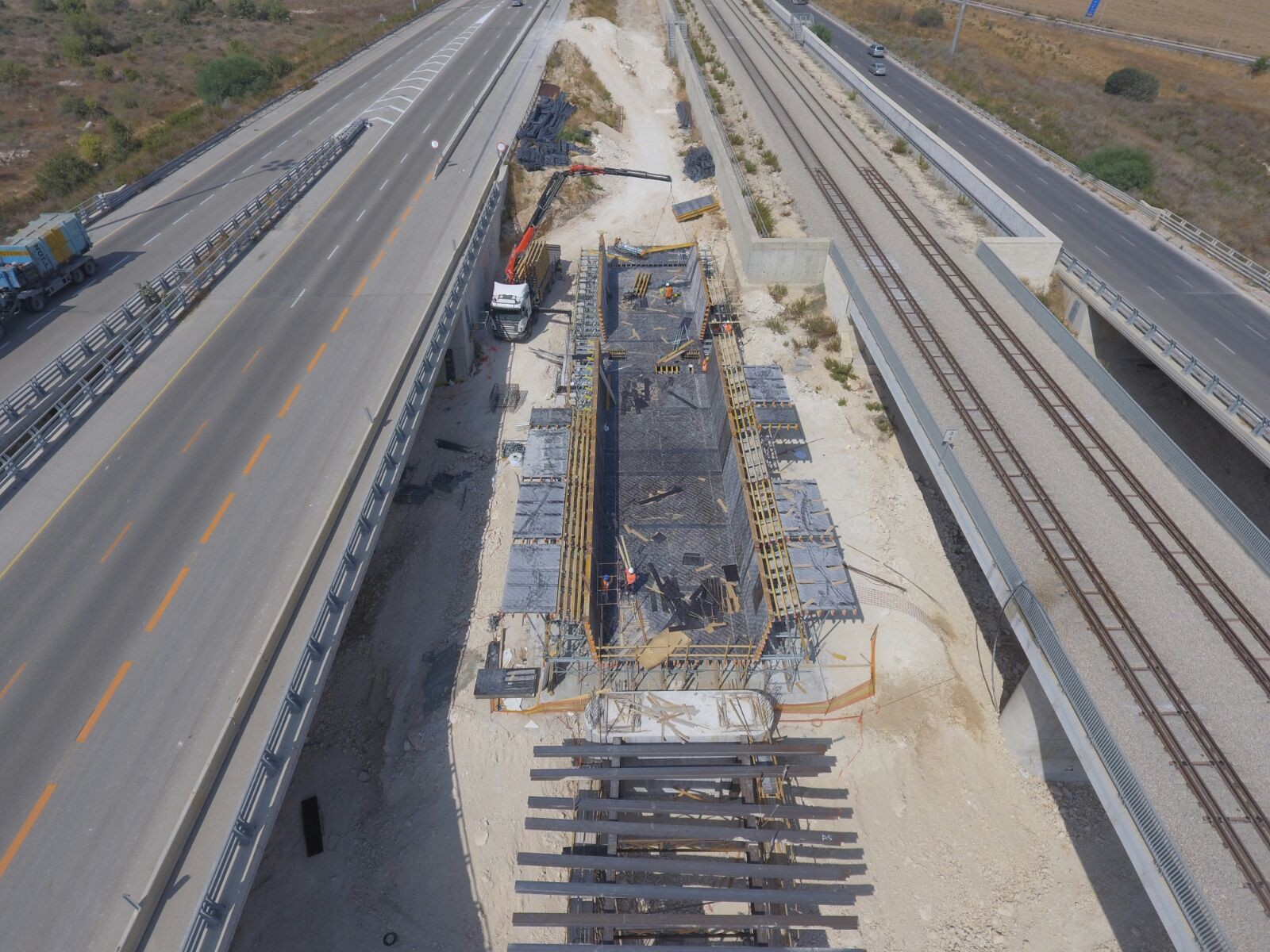

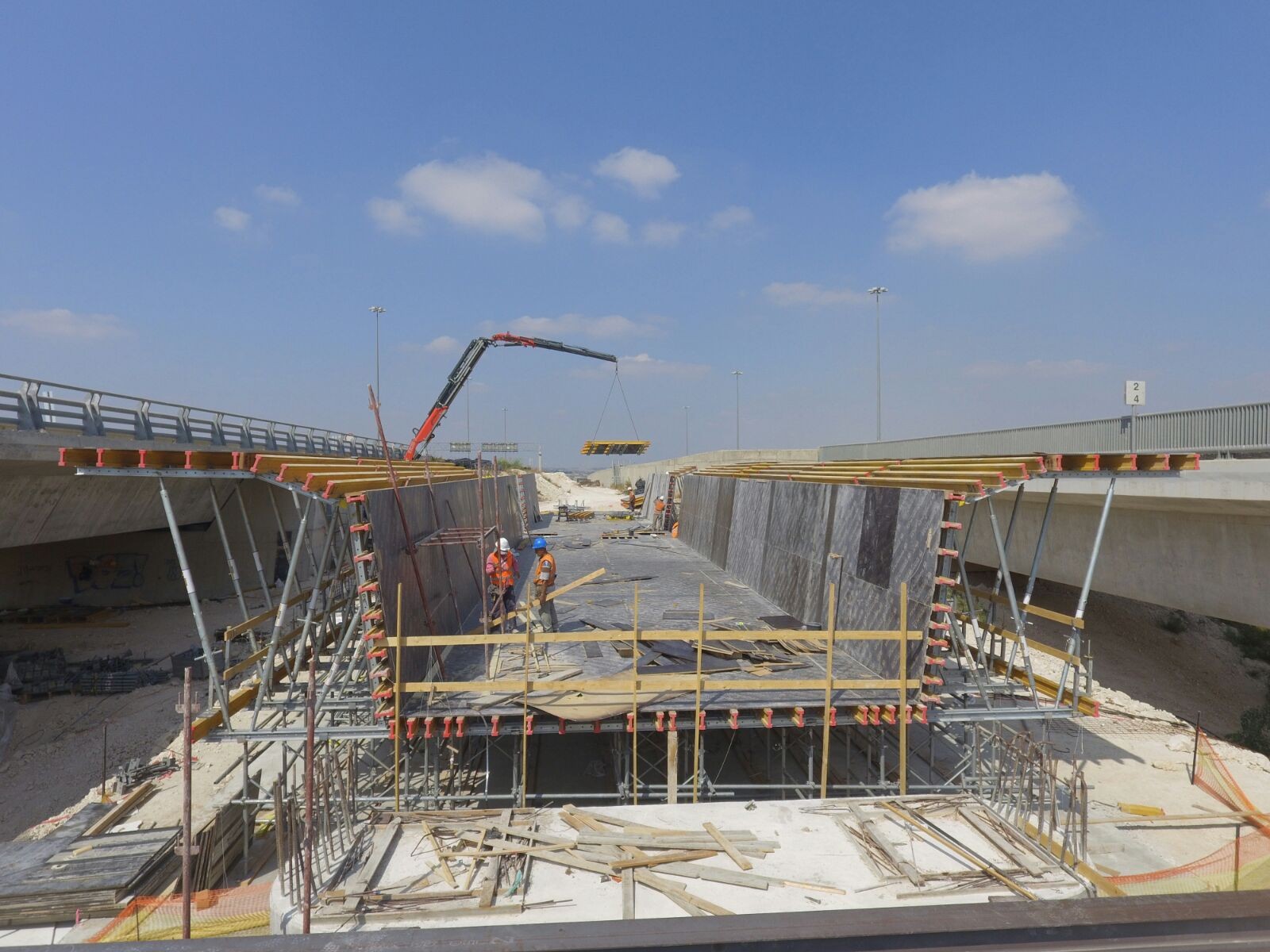

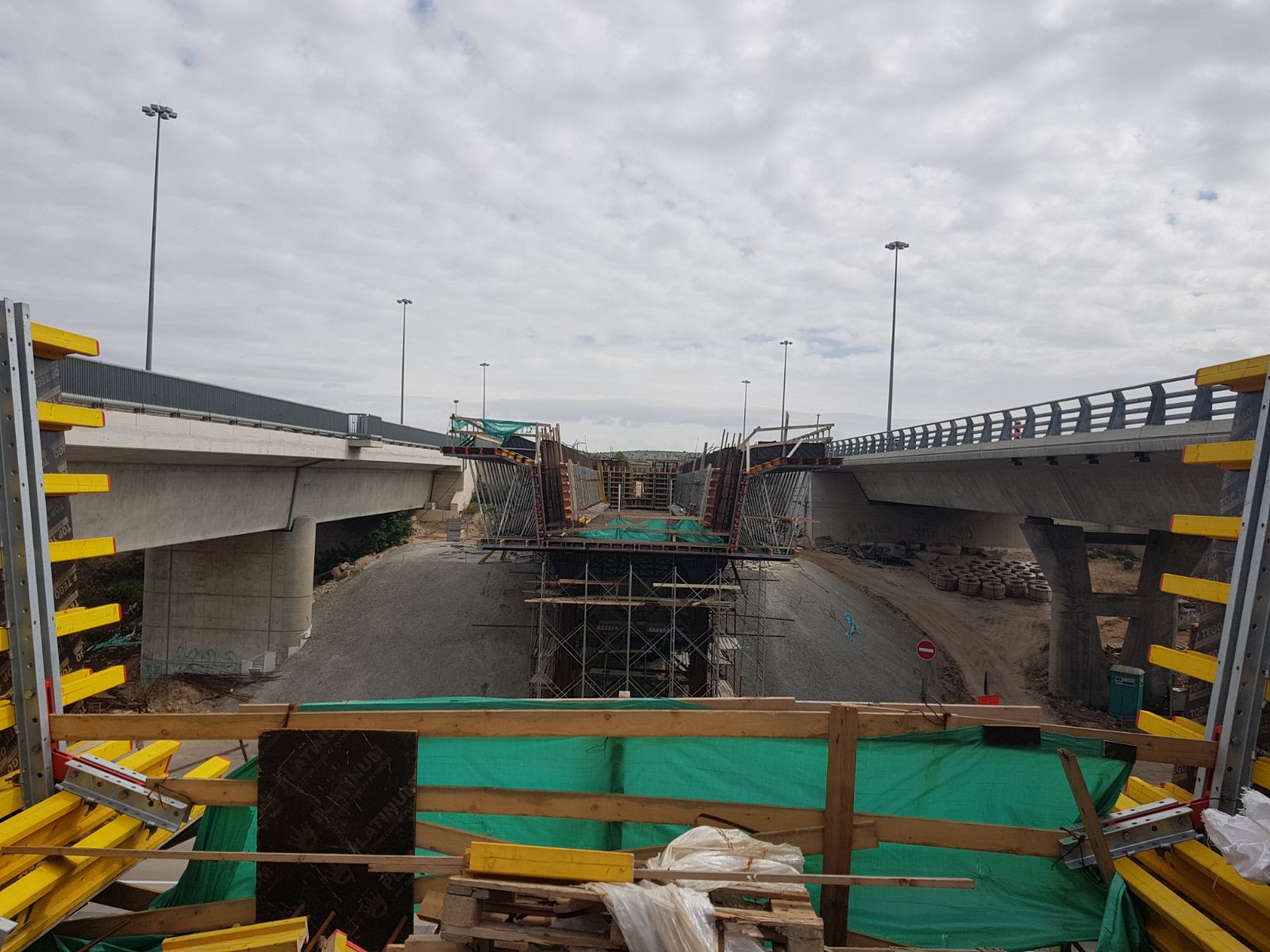

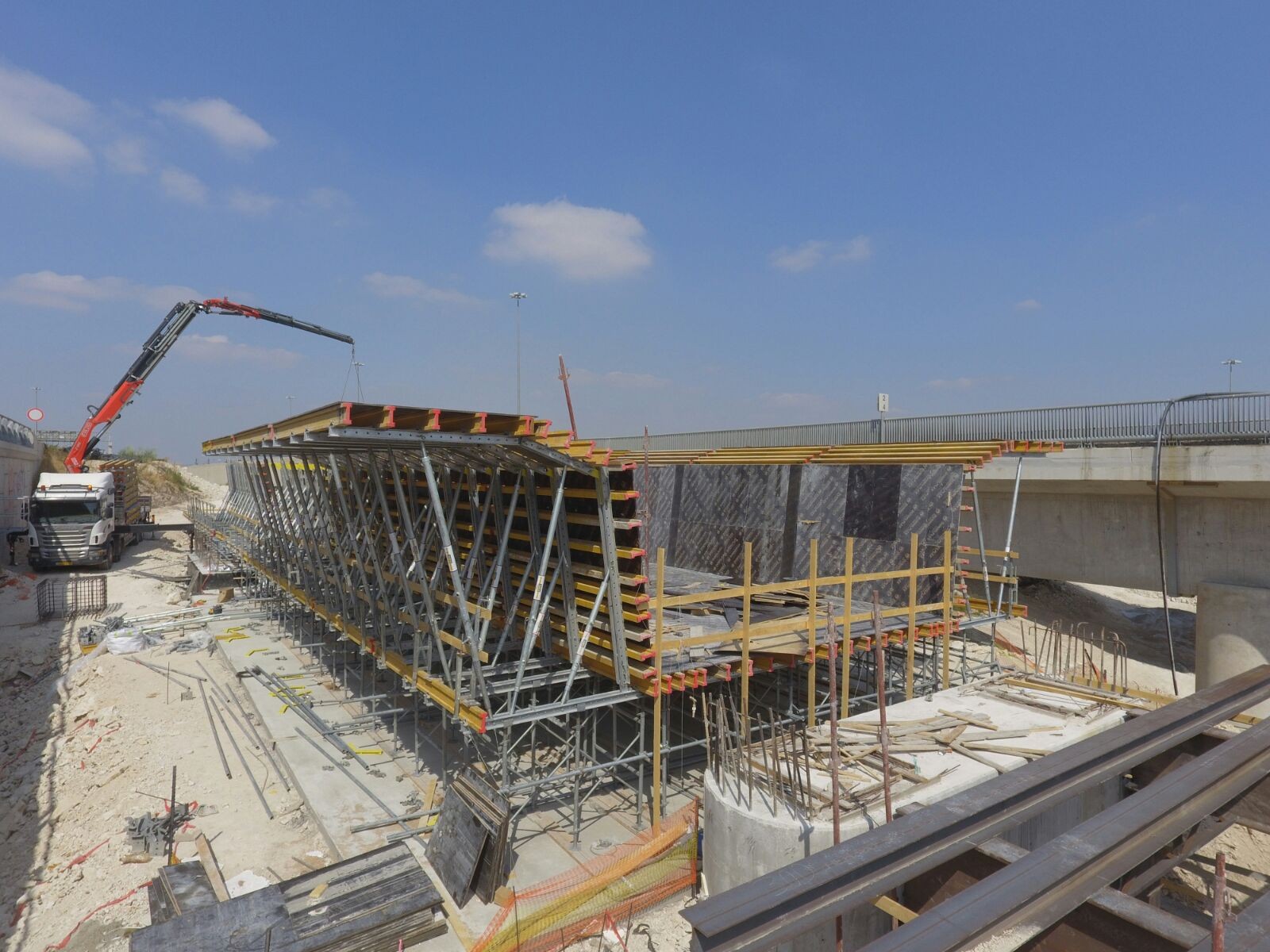

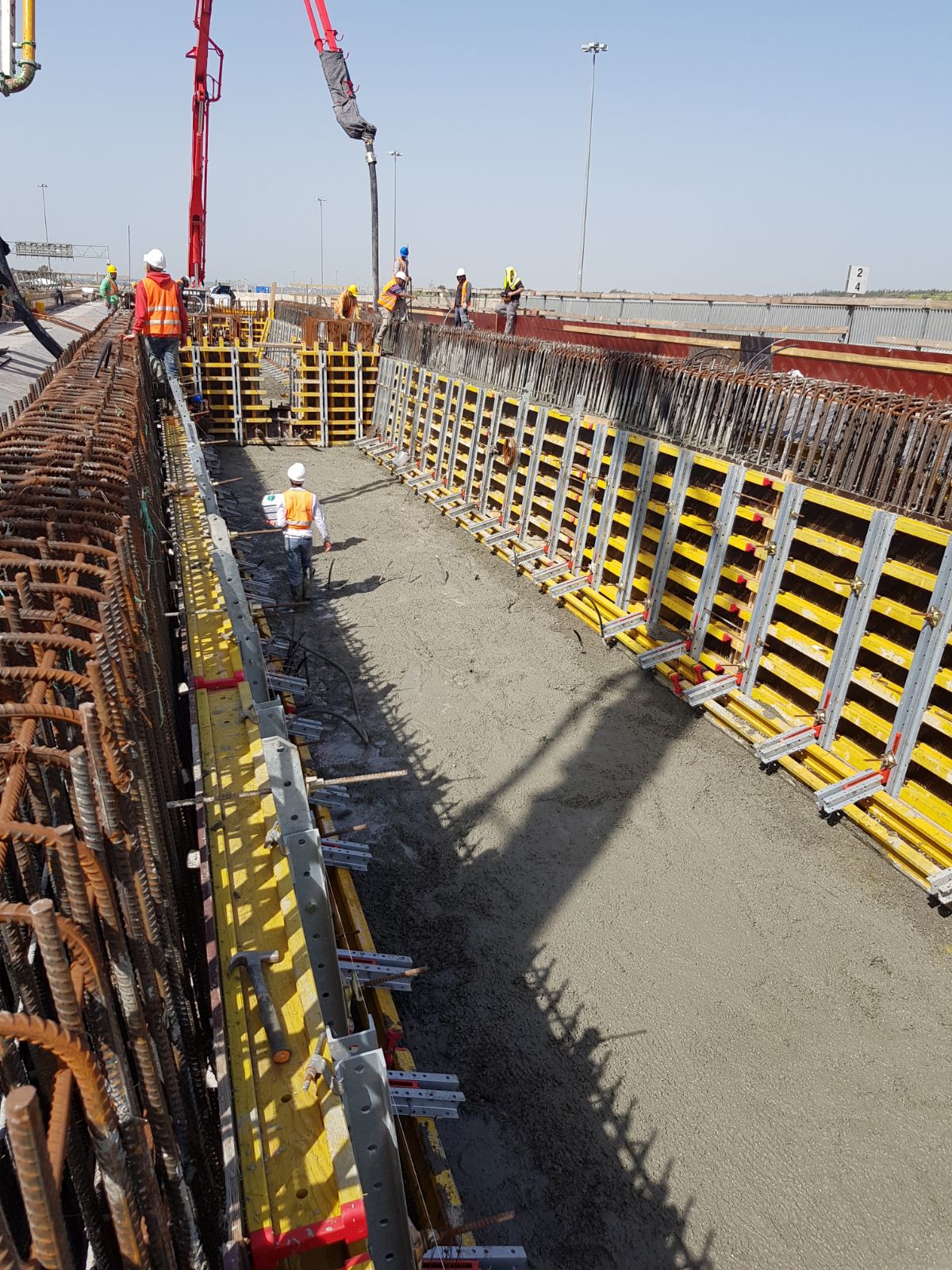

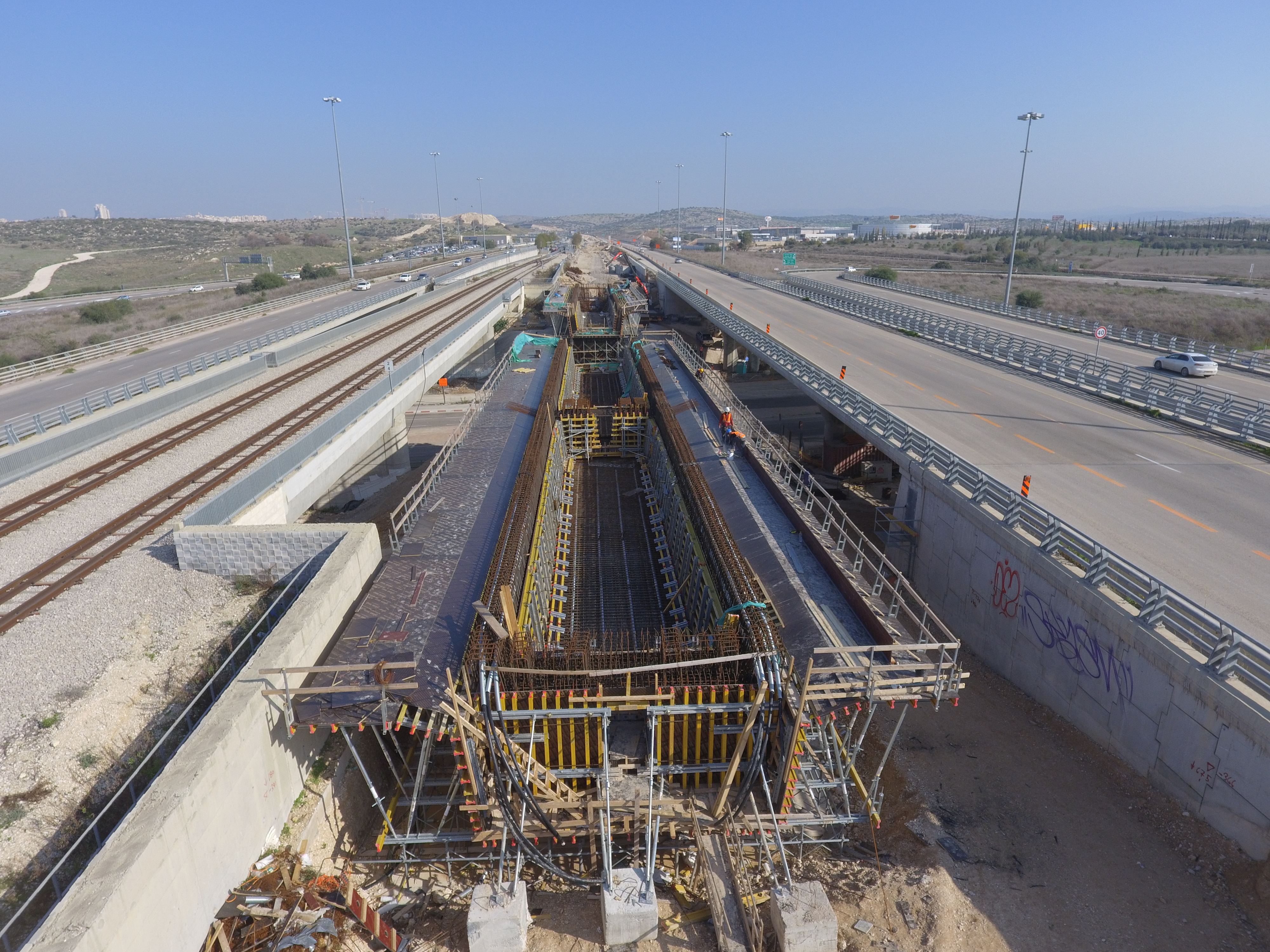

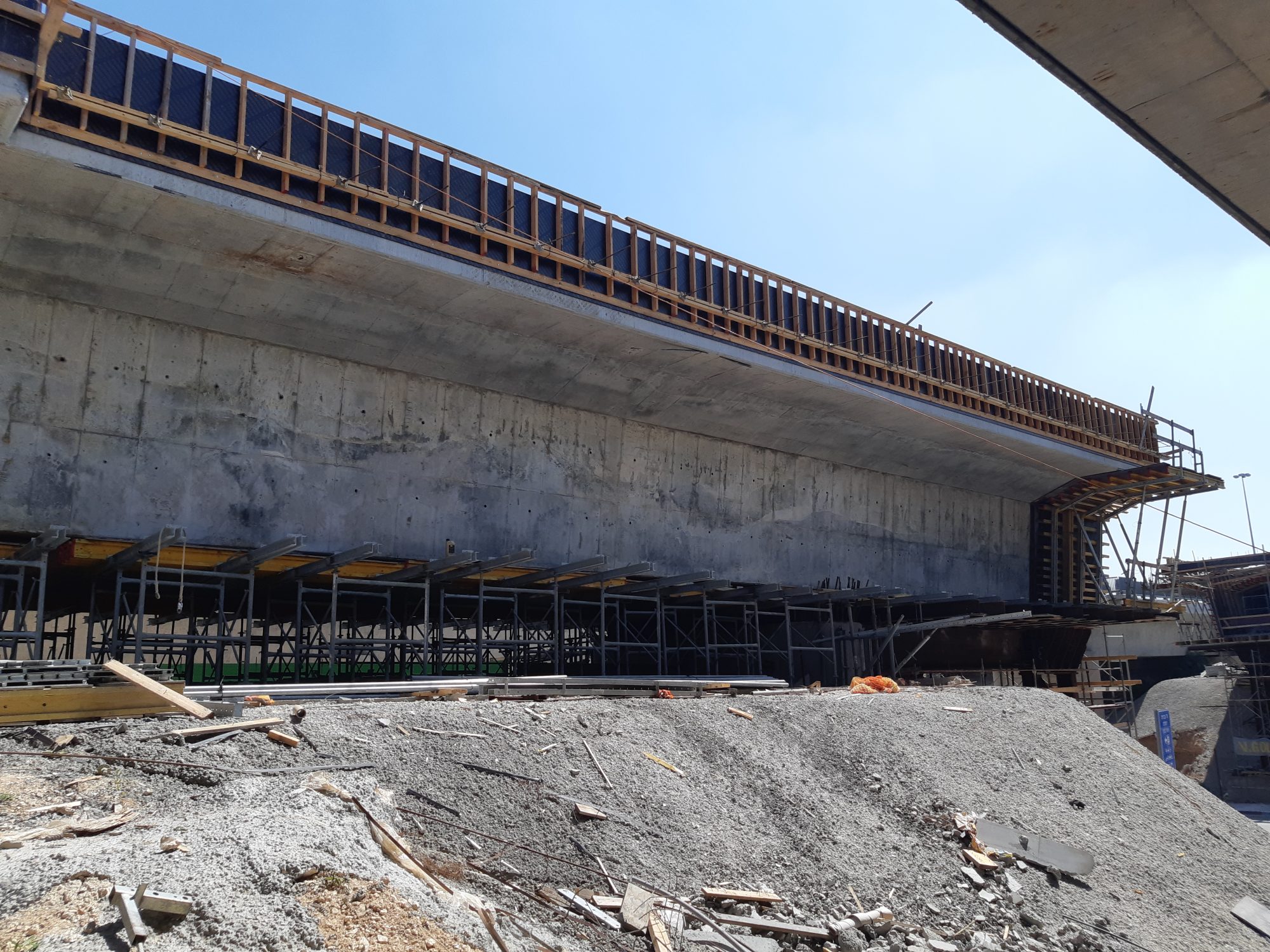

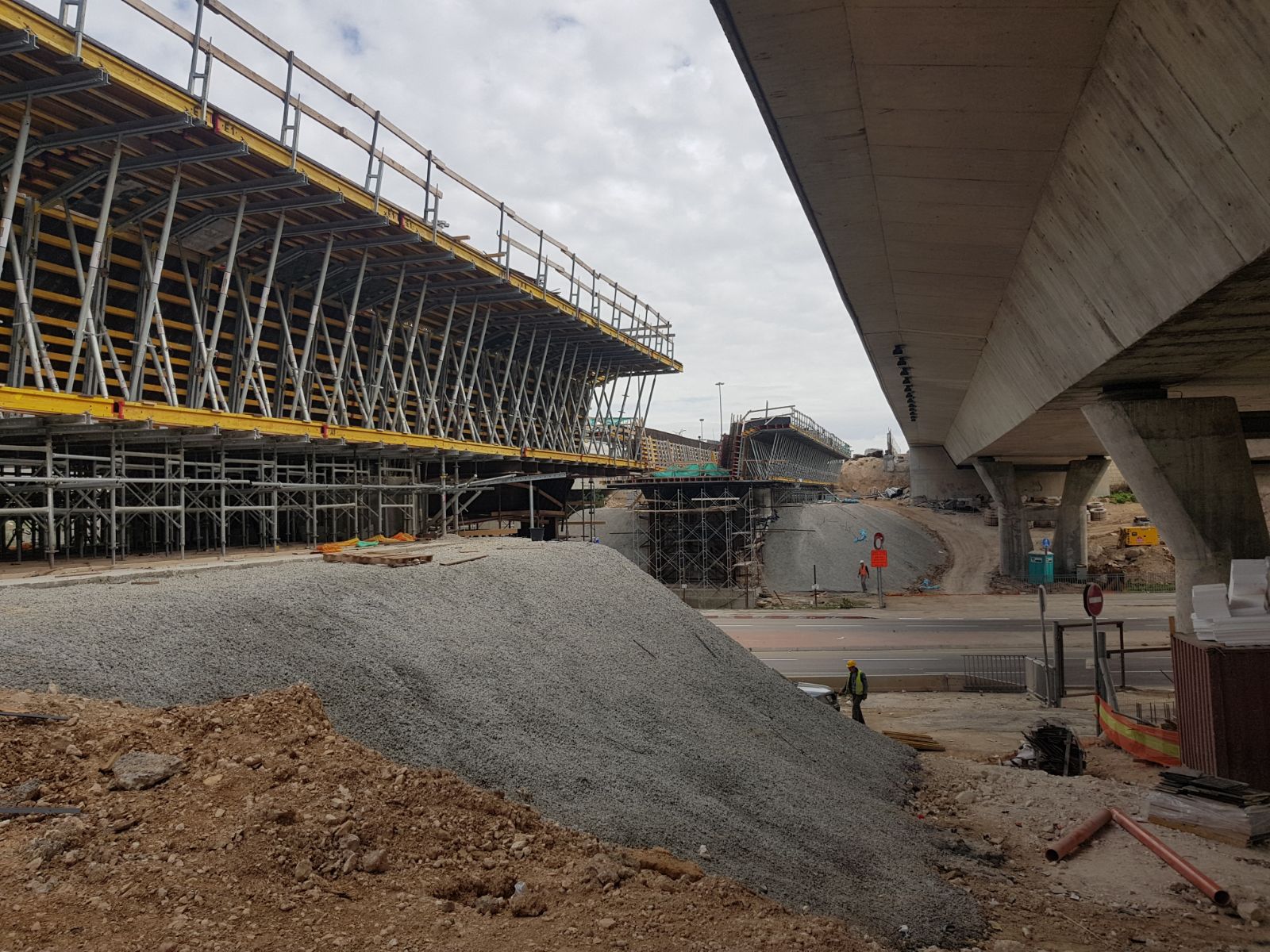

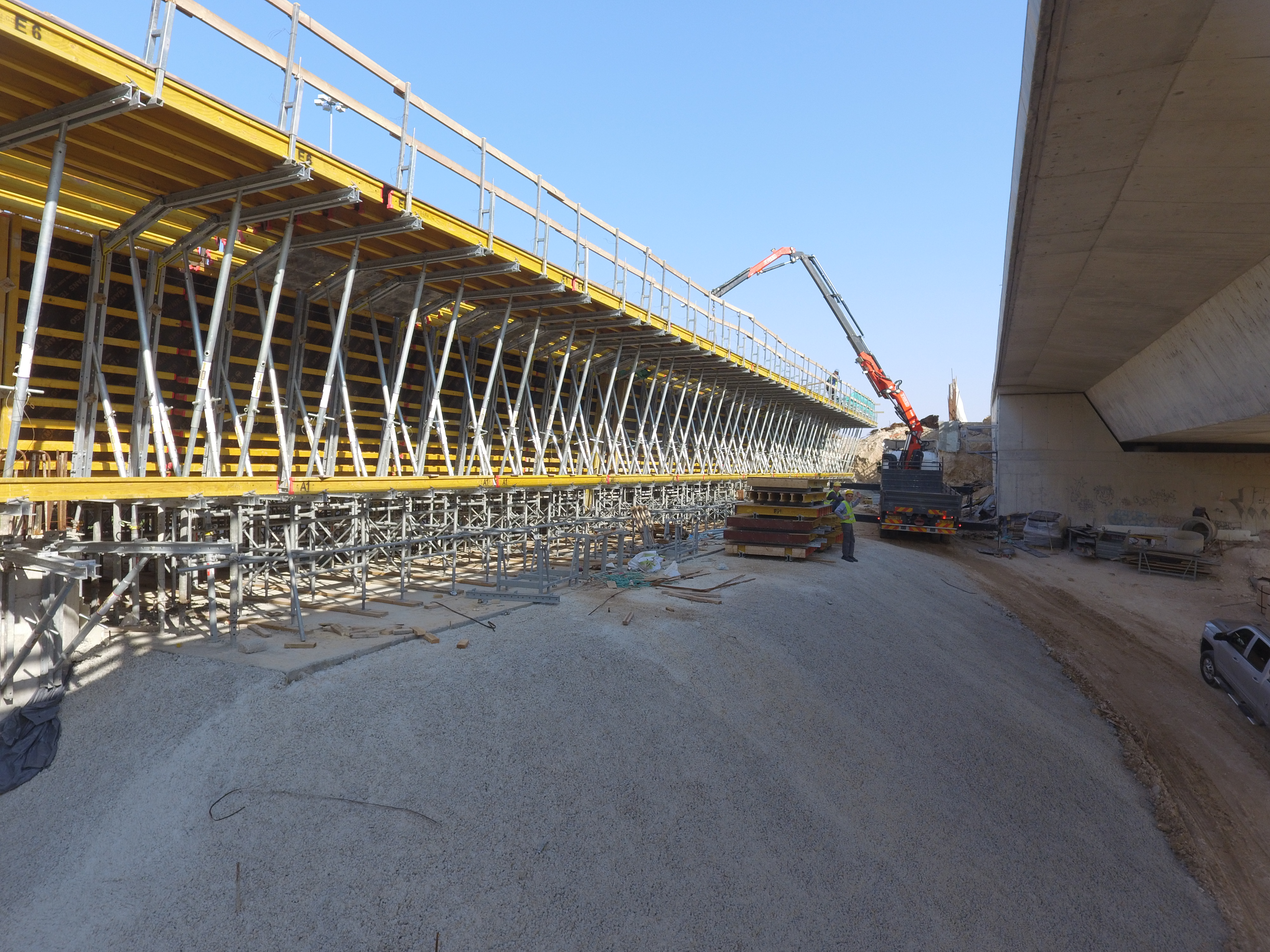

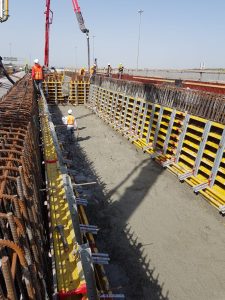

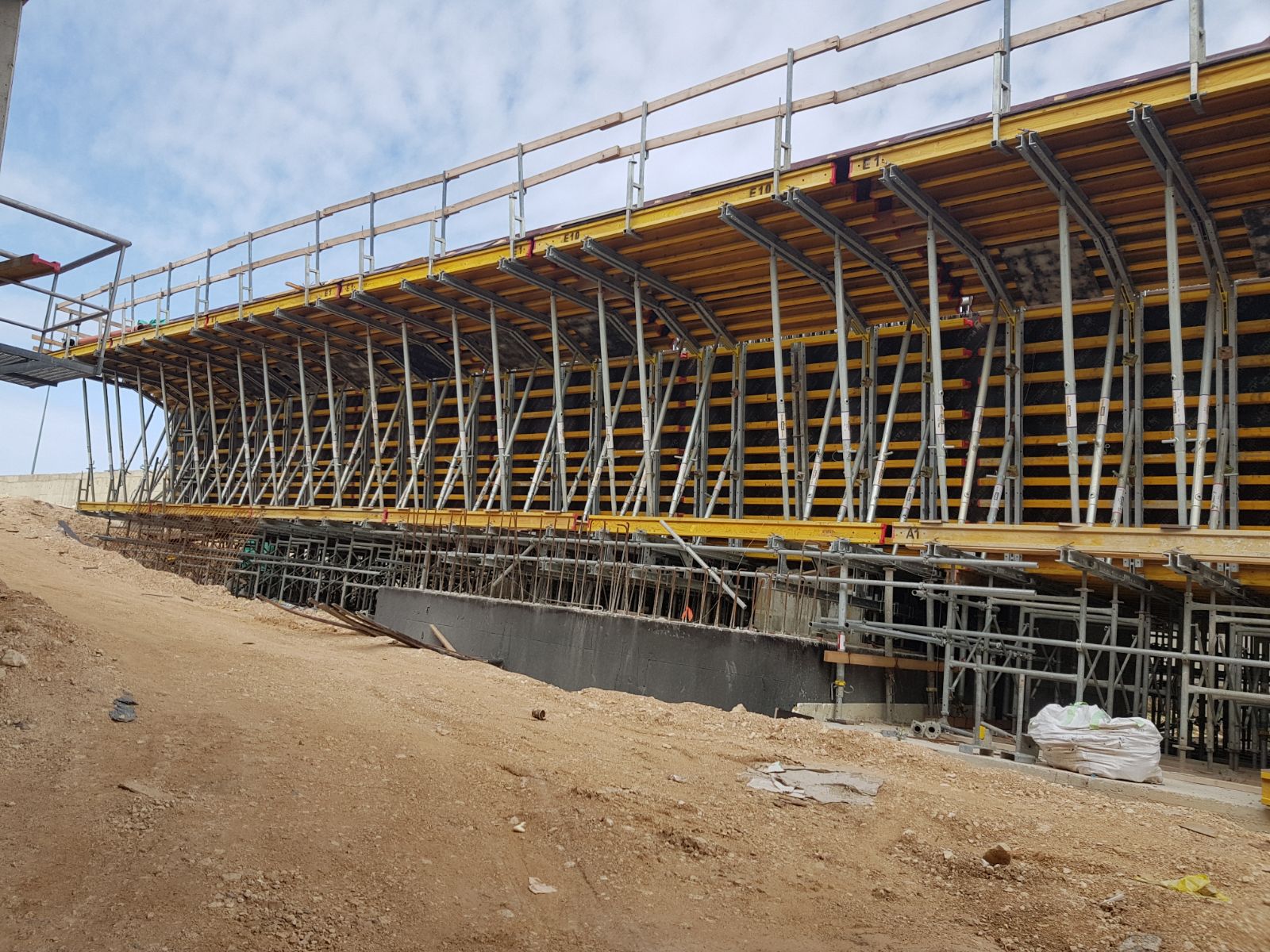

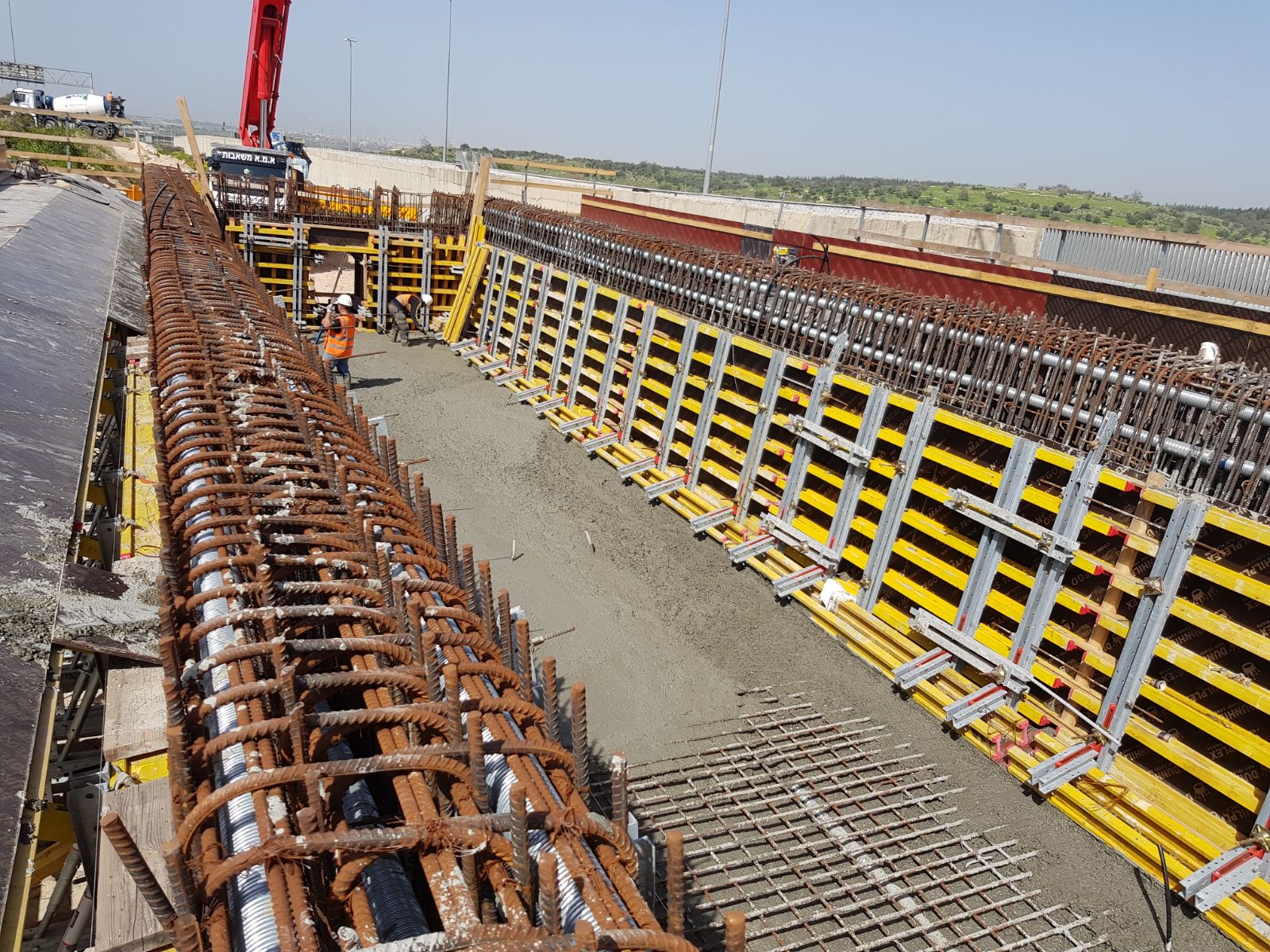

בפרויקט זה נדרשנו לתת פתרון להרכבה מהירה ומדויקת בשטח של תבנית הגשר, חתך הגשר היה באורך כולל של 18.4 מ’. כל מקטע נוצק במקום ולאחר היציקה יידחקו שני המקטעים משני הקצוות אחד לקראת השני וביניהם תהיה יציקה משלימה. בשל טכנולוגיית הדחיקה נתבקשנו להתחשב כבר בשלב תכנון התבניות במיקום הג’קים ובסמכי הגשר. בנוסף, נדרשנו לתת פתרון לדיאפרגמות בגשר. לצורך הפתרון הכולל השתמשנו במערכת מותאמת במיוחד לפרויקט המורכבת מתבניות מקורות עץ, פרופילים של פלדה ולבידים על גבי מגדלי תמיכה מסוג VG. סה”כ תוכננו והורכבו במרכז הלוגיסטי שלנו כ-450 תבניות מיוחדות ( שולחנות”) שסופקו לאתר מוכנות להעמדה. כל שנותר לקבלן בשטח הוא לחבר את השולחנות אחד לשני. תכנון התבניות כלל התאמה מקסימלית לצרכים של מערכת הדחיקה וייצור חלקים מיוחדים לחיבורים בין התבניות. כל התכנון בוצע בשיתוף פעולה מלא מול הקבלן והותאם ליכולת העבודה בשטח. העבודה בשיטה הזאת הבטיחה לקבלן רמת דיוק גבוהה מאד וחיסכון משמעותי בלוחות זמנים. בשלבים הראשונים של הפרויקט סופקה לאתר מערכת מדרגות, שכללה פיגום עבודה, המבוססת על מערכת האלשור.
