קשת 106
בן ארי תל רם
מחלף תל קשיש – כביש 6

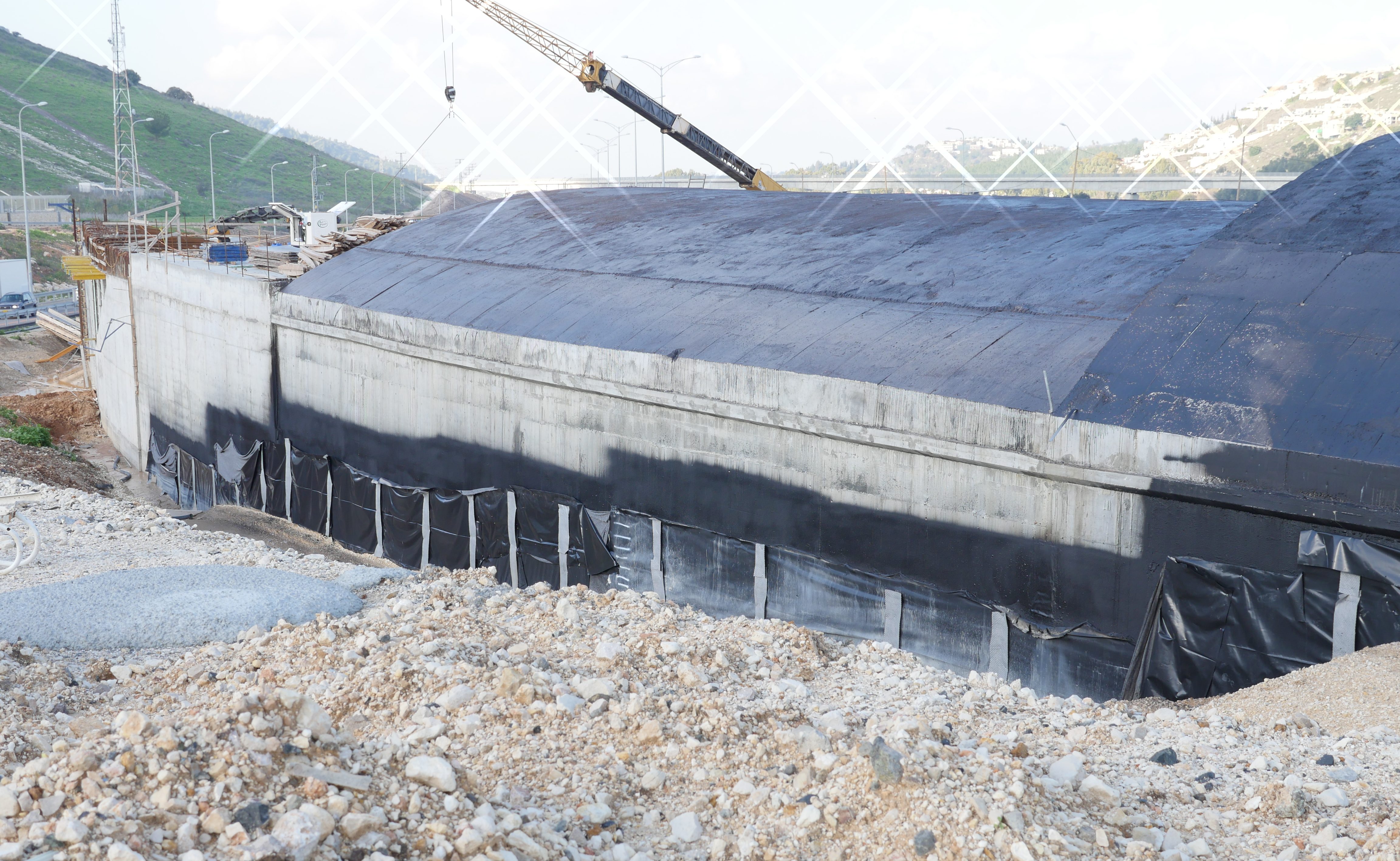

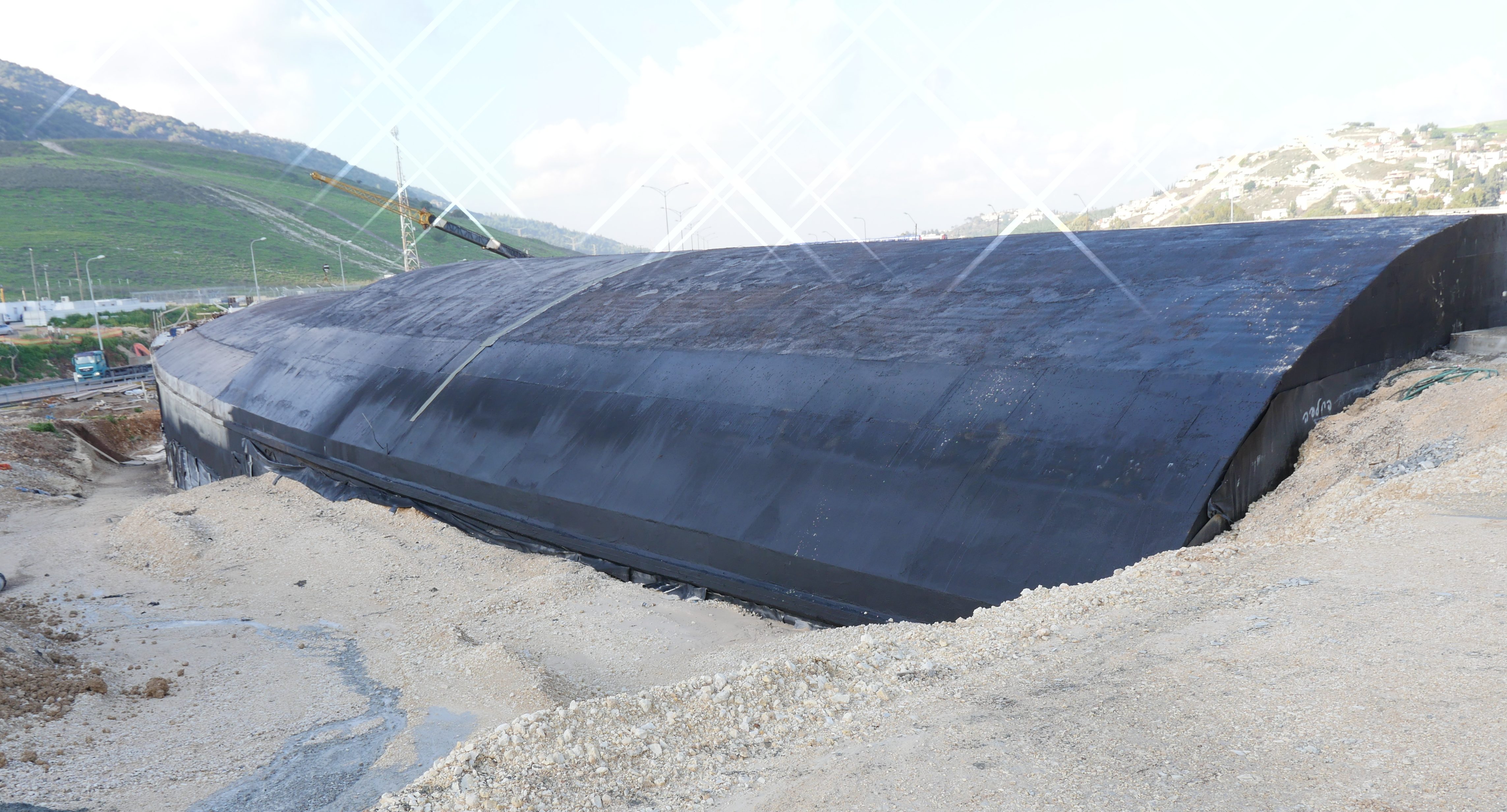

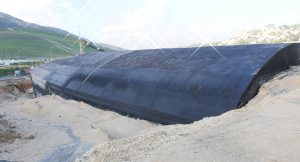

יציקת קשת כחלק ממעבר תת קרקעי
בפרויקט זה נדרשנו לתת פתרון ליציקת קשת אשר משמשת כמערכת תלייה לתקרה שטוחה שמתחתיה. הקשת חולקה לאורכה ל- 3 מקטעי יציקה כאשר 2 מקטעים בעלי אותו רדיוס והמקטע השלישי בעל רדיוס שונה. בנוסף, הקשת עצמה אינה ישרה אלא בעלת רדיוס פנימי וחיצוני שונה כלומר, הקשת בעלת עקמומיות לאורכה.

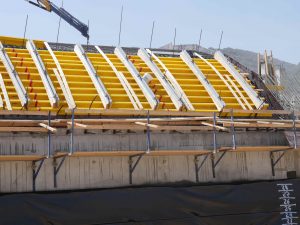

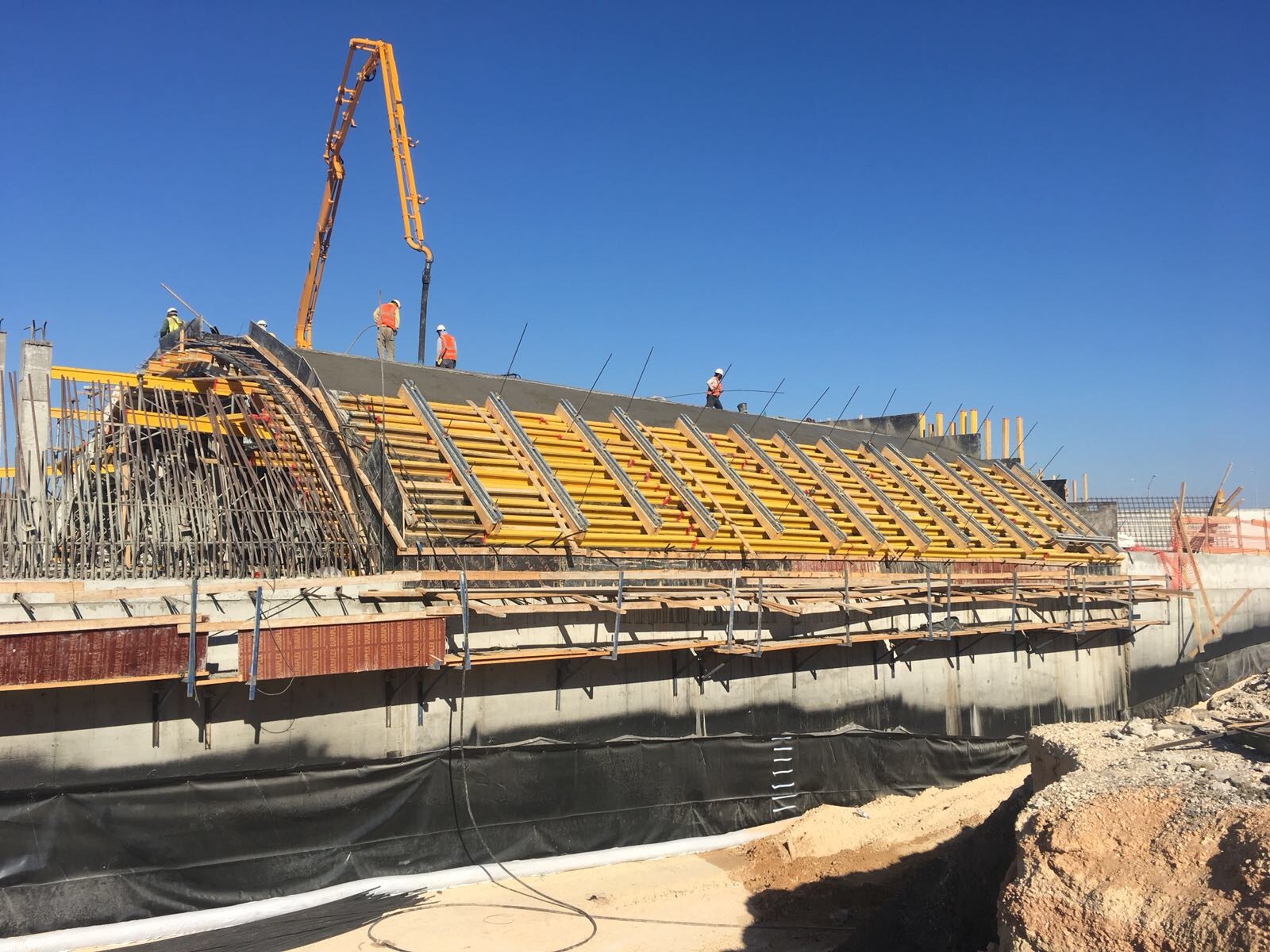

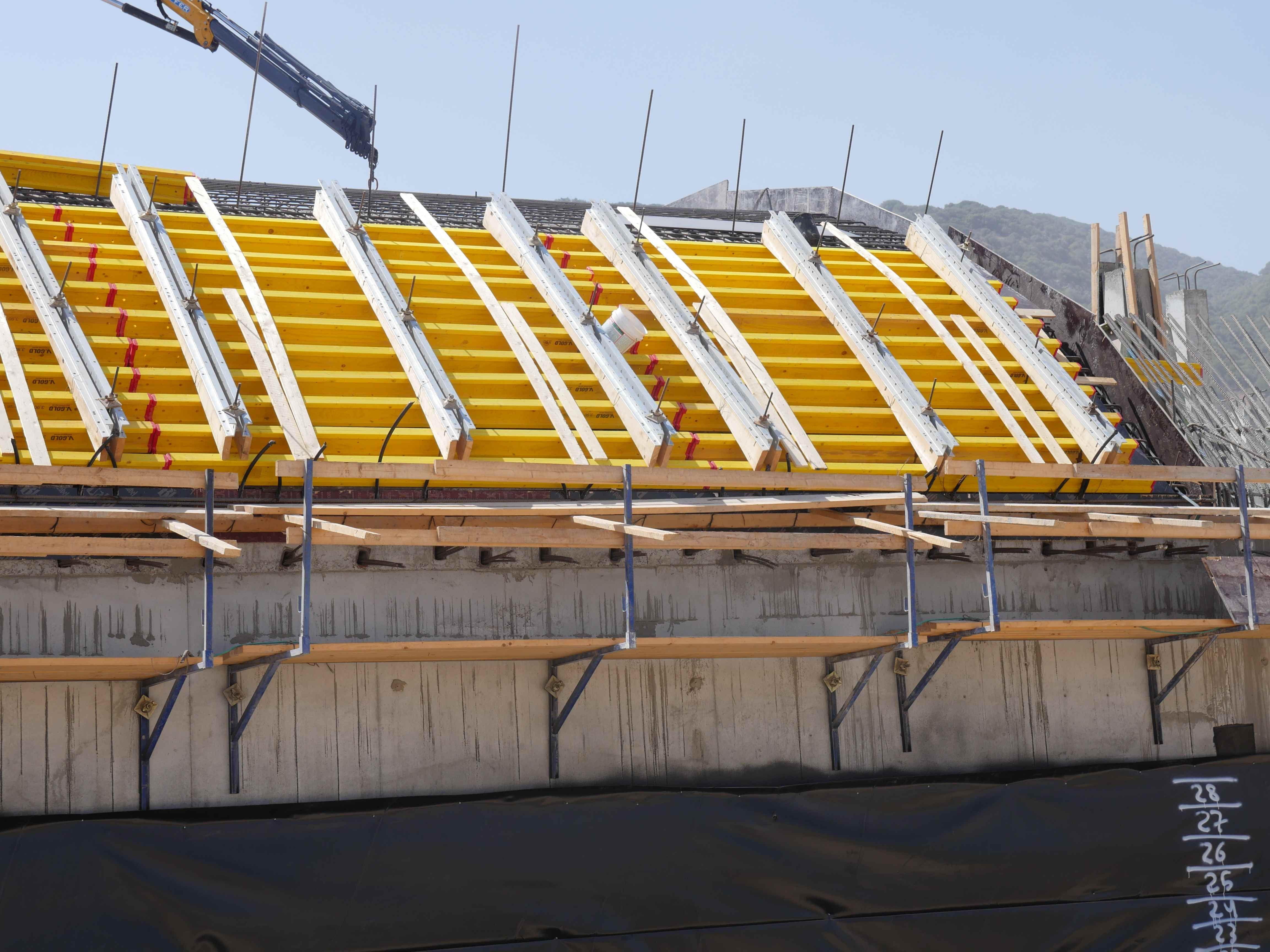

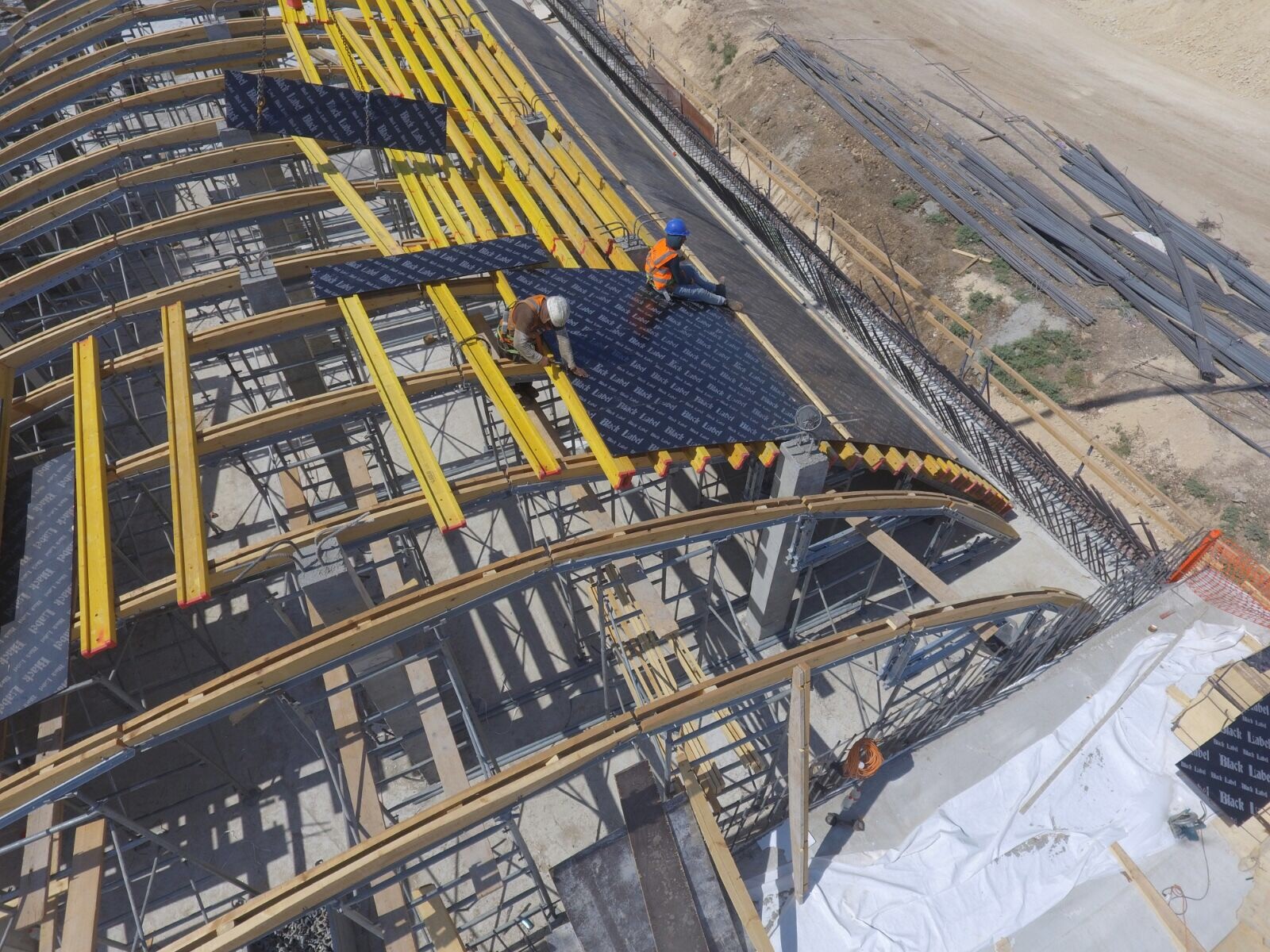

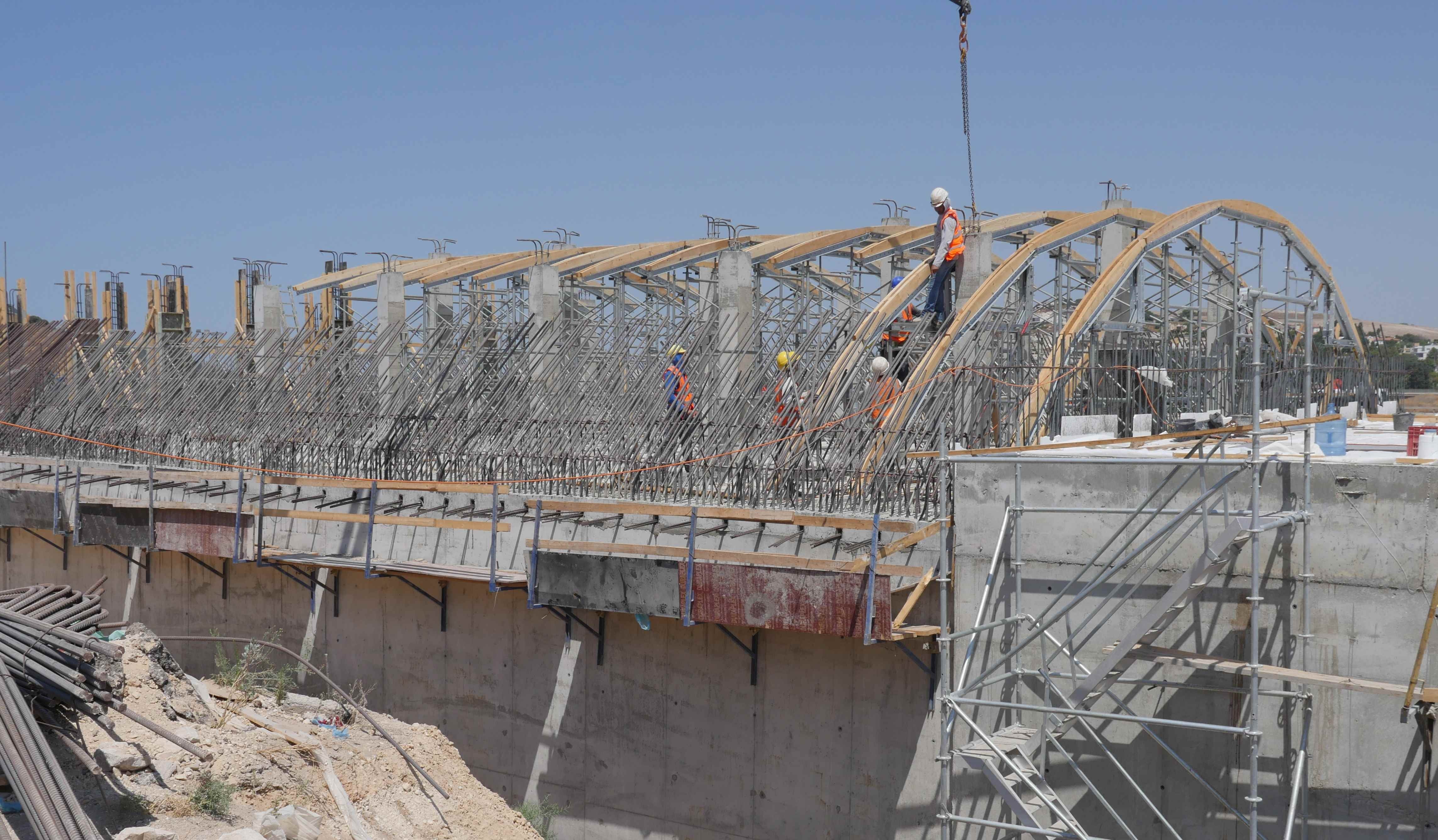

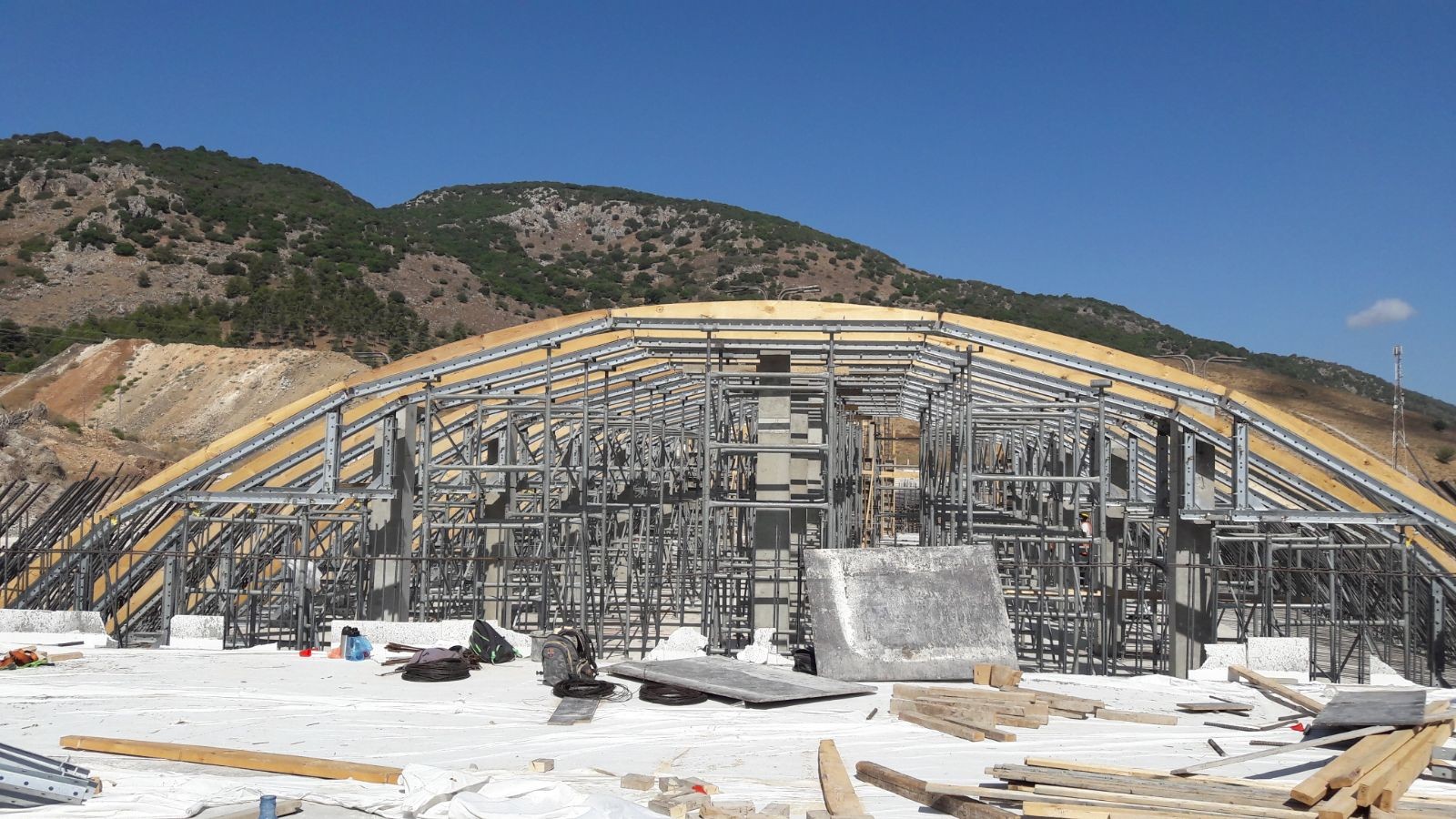

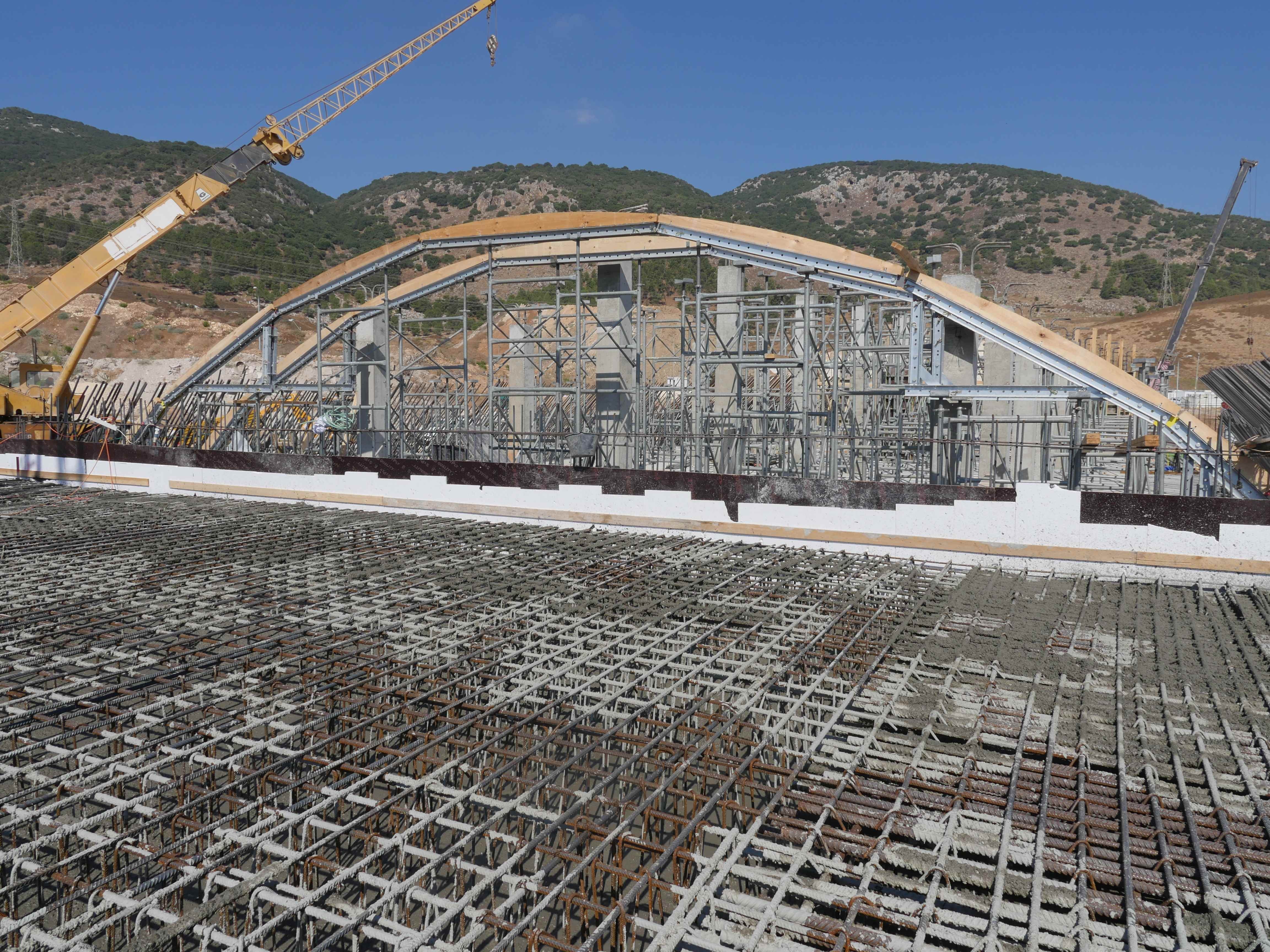

השתמשנו במערכת קורות פלדה על גבי מגדלי תמיכה VG כדי לייצר בסיס לקשת. על גבי הבסיס הזה חוברו קורות עץ מהוקצעות שנחתכו במדויק בהתאם לזווית הקשת כדי לשמש תשתית להנחת הלבידים בצורת הקשת. ייצרנו חלקים מיוחדים לצורך החיבור בין קורות הפלדה לרוחב הקשת כאשר לקחנו בחשבון בזמן התכנון התאמת החלקים המיוחדים למקטעים בעלי הרדיוס הדומה למקטע עם הרדיוס השונה על ידי כך שהוספנו חורים נוספים ובכך חסכנו ללקוח כסף רב על רכישת מחברים מיוחדים נוספים.
